Ｒ　ラズベリーパイ(25)　〜OpenCVで顔認識＆カメラ制御〜

ｂｙ　ｆｊｋ

画像処理が行えるOpenCV(CompuerVision)を使って、ラズパイカメラで取り込んだ画像の中で、人の顔の検出を行い、カメラの中心になるようにモータを制御する。
　書籍「実例で学ぶRaspberryPi電子工作」（講談社）を参考にした。

１．OpenCVのインストール

$ sudo apt-get update

$ sudo apt-get install libopencv-dev python-opencv

２．OpenCVによる画像処理の例

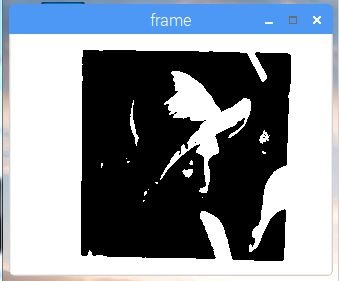

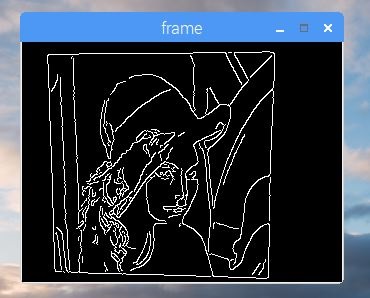

画像処理前	２値化	エッジ検出

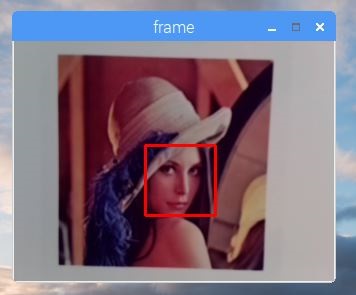

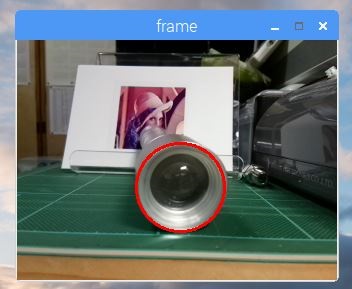

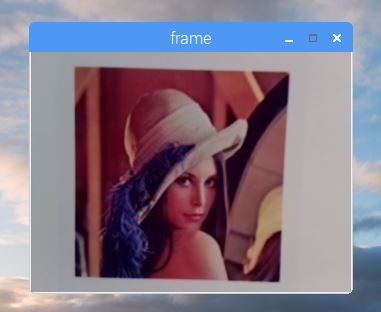

原画（Lena）512x512	円検出（ライト、赤丸）	顔検出（赤角）

３．顔認識とサーボモータ制御

サーボモータ制御にはpigpioを（参考書ではwiringpi）、カメラはラズパイカメラを使用。

$ sudo pigpiod　　・・でpigpioデーモンを先に起動しておく

$ python tracking-face.py

顔認識＆サーボ制御　＜tracking-face.py＞

# -*- coding: utf-8 -*- import picamera import picamera.array import cv2 import math import pigpio cascade_path = "/usr/share/opencv/haarcascades/haarcascade_frontalface_alt.xml" cascade = cv2.CascadeClassifier(cascade_path) pi = pigpio.pi() # === サーボ用定数 Pan = 17 # 左右サーボ接続ピン Tlt = 18 # 上下サーボ接続ピン Pan_hm = 1500 Tlt_hm = 1500 Pan_max = 2000 # Pan動作範囲 Pan_min = 1000 Tlt_max = 1700 # Tilt動作範囲 Tlt_min = 1200 # === 画像用定数 Width_x = 320 # 画像の横画素数 Width_y = 240 # 画像の縦画素数 Cent_x = Width_x / 2 Cent_y = Width_y / 2 Ratio_x = 1.0 # 画素数とサーボ移動量の比 Ratio_y = 1.0 # === 初期化 pan_pos = Pan_hm # サーボを初期位置に tlt_pos = Tlt_hm pi.set_servo_pulsewidth(Pan, pan_pos) pi.set_servo_pulsewidth(Tlt, tlt_pos) with picamera.PiCamera() as camera: with picamera.array.PiRGBArray(camera) as stream: camera.resolution = (Width_x, Width_y) while True: camera.capture(stream, 'bgr', use_video_port = True) # stream.arrayにBGRの順で映像データを格納 gray = cv2.cvtColor(stream.array, cv2.COLOR_BGR2GRAY) # 映像データをグレースケール画像grayに変換 # === grayから顔を探す facerect = cascade.detectMultiScale(gray, scaleFactor = 1.3, minNeighbors = 2, minSize = (30,30), maxSize = (150,150)) if len(facerect) > 0: # 顔が見つかったら、複数見つかった顔のうち、画像中心に最も近いものを探す mindist = Width_x+Width_y minindx = 0 indx = 0 for rect in facerect: dist = math.fabs(rect[0] + rect[2]/2 - Cent_x) + math.fabs(rect[1] + rect[3]/2 - Cent_y) if dist < mindist: # より近距離の顔が見つかった？ mindist = dist minindx = indx indx += 1 # === 現在の顔の位置（枠の中心） face_x = facerect[minindx][0] + facerect[minindx][2]/2 face_y = facerect[minindx][1] + facerect[minindx][3]/2 # === 元の画像(system.array)上の、顔がある位置に赤い四角を描画 cv2.rectangle(stream.array, tuple(facerect[minindx][0:2]), tuple(facerect[minindx][0:2]+facerect[minindx][2:4]), (0,0,255), thickness=2) dx = int(((Cent_x - face_x) * Ratio_x)/10)*10 # 左右中央からのずれ。（移動方向が逆なら項を入れ替）※ dy = int(((face_y - Cent_y) * Ratio_y)/10)*10 # 上下中央からのずれ。（移動方向が逆なら項を入れ替）※ # === サーボモーターの移動許容範囲でモータを回転 if Pan_min <= pan_pos + dx <= Pan_max: pan_pos += dx pi.set_servo_pulsewidth(Pan, pan_pos) if Tlt_min <= tlt_pos + dy <= Tlt_max: tlt_pos += dy pi.set_servo_pulsewidth(Tlt, tlt_pos) # === system.array（画像）をウインドウに表示 cv2.imshow('frame', stream.array) # === "q"を入力でアプリケーション終了 if cv2.waitKey(1) & 0xFF == ord('q'): break # === streamをリセット stream.seek(0) stream.truncate() cv2.destroyAllWindows() # 顔認識スケッチを終了

# ※ノイズ対策のため、10より小さいズレは無視。

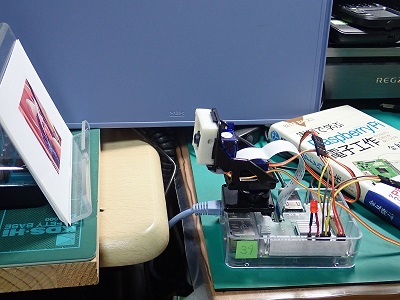

顔認識テスト中

Ｓ　シュピーレンの収納 etc

ｂｙ　ｆｊｋ

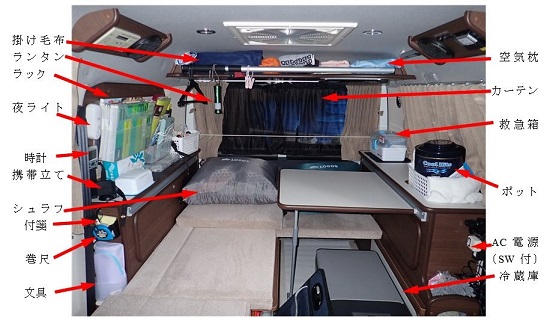

1. 自動車用工具・オーニング用ハンドル　（ステップ部に配線固定具とマジックベルト止め）
2. 地図、書籍、マニュアルなど　（スクリューネジで百均A4書類ケースをボードに固定）
3. 目隠し　（後部にはカーテン、サイドガラスにはフイルム）
4. 外部電源コード・シューズカバー・車用工具関係　（コンテナに収納）
5. エントランス　（フロアマットをエントランスに固定し、雨天時には車内で靴の脱着ができる）、脱いだ靴はシート下においたトレーに収納
6. 滑り止め　（左右のテーブルの上においてテッシュ・救急セットなどの小物の滑り防止）
7. シュラフ　（寝袋非使用時はクッションに、２枚セット）、　空気枕　（吊棚収納）

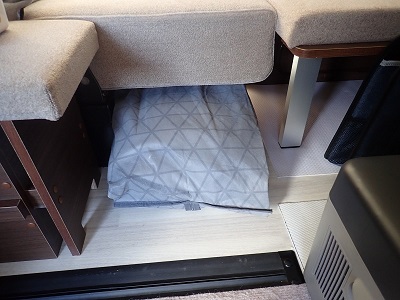

8. マルチシェード　（折り畳み後、紐で縛って百均収納袋に入れて寝床下に収納）
9. シフトレバー照明　（4連ソケットを灰皿に両面テープで固定し、ソケットにLEDライト）
10. 事務用品　（自立型筆箱を両面テープ止めした百均ケースに、スマホケースには付箋紙を）
11. 時計　（電池式目覚まし機能付き時計をマジックテープで壁に固定）
12. ナイトライト　（充電式、マジックテープで壁に固定）　・電池式ランタン　（懐中電灯も兼ねる）
13. ルーフ用脚立（H=60cm）　・ステップ　（H=30cm）、　（共に前席とベットの間の隙間）

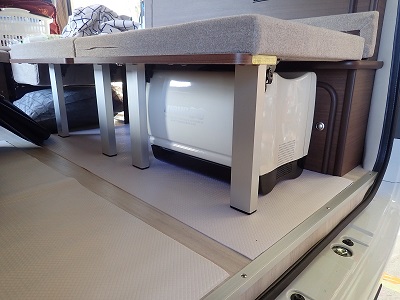

14. 冷蔵庫（寝床下収納、15L、-5℃まで、12V/3.75A、45W）
15. 電子レンジ　（寝床下収納、AC100v/6A、出力400Wで家庭用レンジの1.5倍の時間をセット）
16. 湯沸かし　（0.8L、AC100V/6A）　・コーヒーセット　（寝床用ボックス内収納）
17. 非常食・ペットボトル・飲料水　（2L×４本、ギャレー家具内収納、篭で仕切って転倒防止）
18. キッチン用品　（ギャレー家具内でマジックテープで固定した篭内などに収納）
19. 給水ポット　（シンク内でプラ篭にタオルで包んで押し込み、移動時の揺れを防止）
20. パソコン・USB扇風機　（壁固定ラック内に収納）、スマホ（スマホスタンド）

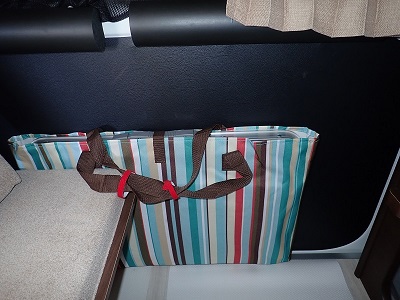

21. 折り畳みテーブル・椅子セット　（LOGOS、後部シートと後部ドアの隙間に収納）
22. 電気膝掛け　（兼「掛け・敷毛布」、100V・45W、140×100cm、吊棚収納）。

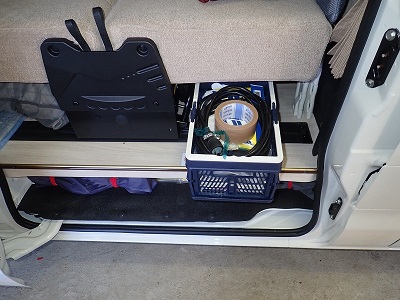

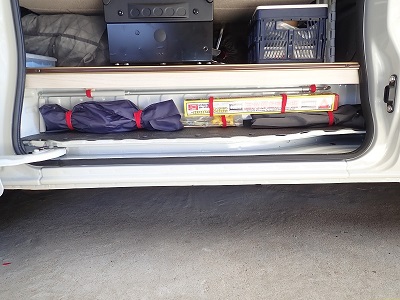

車工具・オーニングハンドル	外部電源ケーブル・工具	折り畳みテーブル

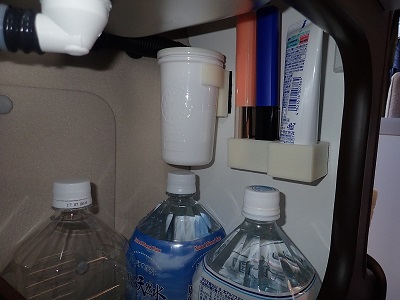

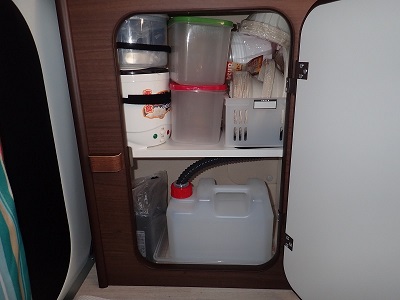

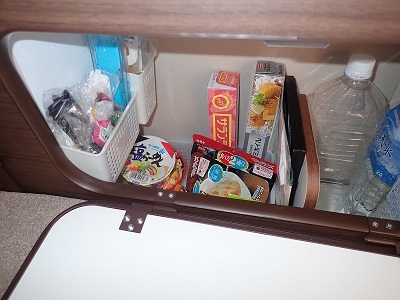

炊飯器・紙食器・・	キッチン用品・非常食・・	飲料水・歯磨き用品

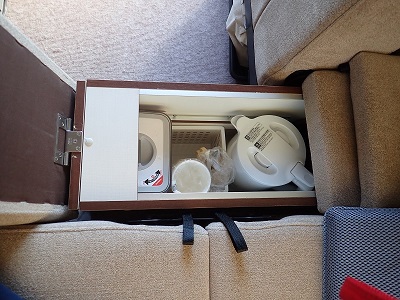

電子レンジ	マルチシェード（百均収納袋）	湯沸かし・コーヒー・紙コップ

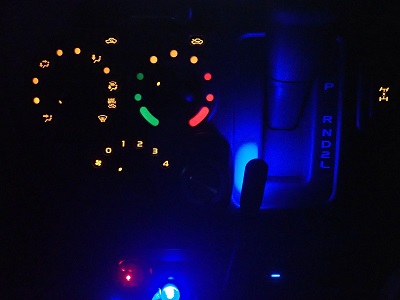

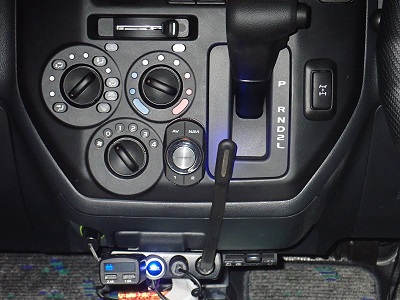

	ダッシュ照明
昼		夜（LEDライト点灯）
	収納ラック

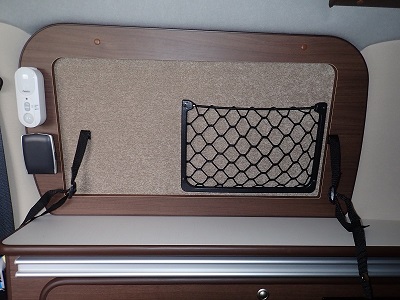

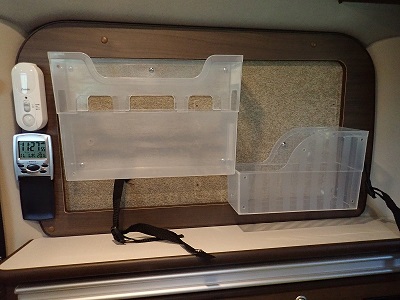

改造前(網）		改造後（縦・横書類ケース）

---

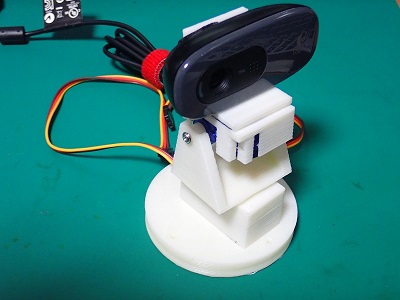

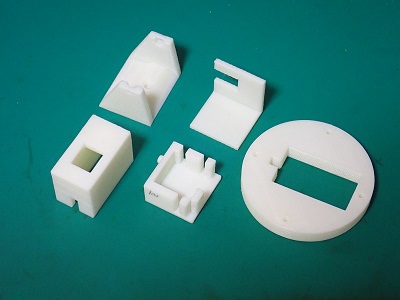

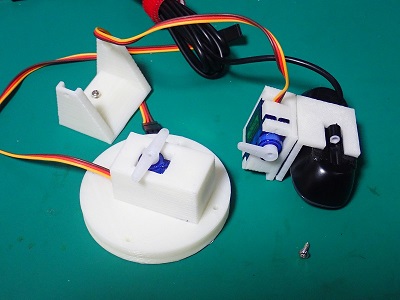

２軸サーボ制御用カメラ台 ラズベリーパイ(25)〜OpenCVで顔認識＆カメラ制御〜 シュピーレンの収納_etc

---
