Ｐ　PICのADデータをUSB通信　〜A/D変換とスイッチ入力

ｂｙ　ｆｊｋ

　PICのAD変換機能を利用し、アナログ入力データ（0〜5V[1023]）を計測し、USB機能を利用してパソコンに送信した。なお、RC3にDIPスイッチSWC3も追加し、AD変換（送信）を「HOLD／AD変換実施」をスイッチを押すたびに切り替えるようにした（スイッチのチャタリング対策はしていない）。

�@ PICはVRの電圧をADコンバータで変換している。

�A AD変換モードがONの場合、約1秒おきにパソコンにUSB通信で送る。

�B パソコンは受け取ったデータをターミナルソフトで画面に表示。

�C スイッチを押すと、HOLD/AD_ONを切替、そのモードをパソコンに送る。

�D ターミナルソフトで入力(エコー無し)したデータをPICに送る。

�E PICで受信したデータと文字数をパソコンに返し、ターミナル画面に表示する。

　
※ターミナルソフトとしてテラタームなどを使う場合、返信処理が1文字毎に行われるので、エコーバック部分の修正が必要です。

　なお、割込はUSB、Timer2で使用（Timer2のCallback関数に追加記述が必要）。AD入力はRA4ピンだが、チャンネルはAN3で”３”なので注意！。LEDはRA5.を使用。USB関係はabc837のままなのでabc837を参照。TimerおよびAD変換の設定はabc764と同じなので詳細はabc764を参照。

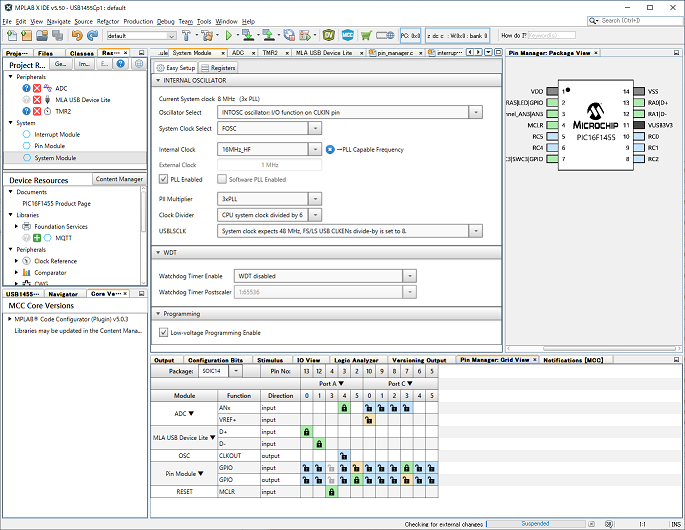

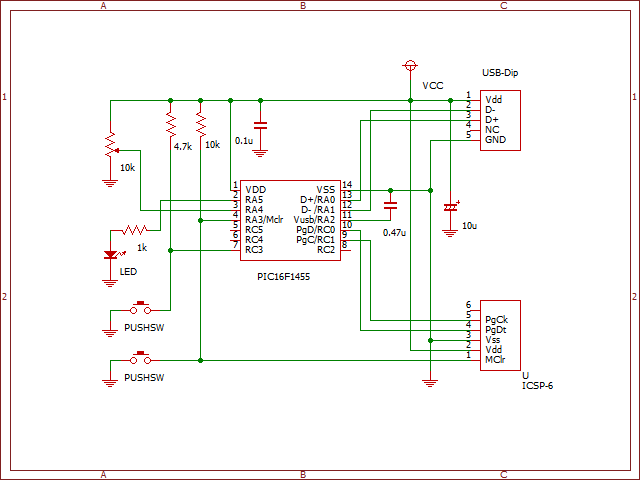

テスト回路（PIC16F1455)	MCC画面（AD3=RA4、 LED=RA5、SWC3=RC3）

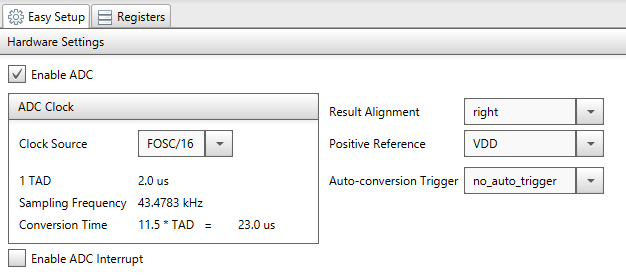

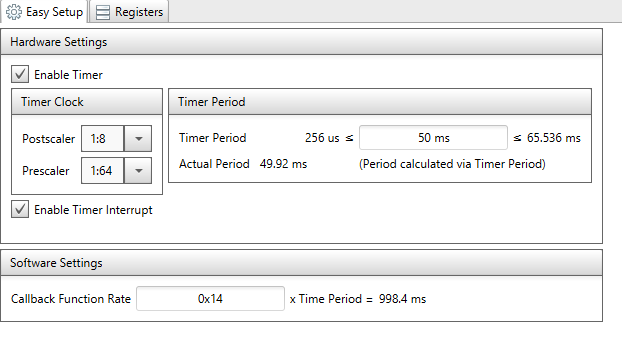

ADC（channel3）設定 （TAD=23uS)	タイマー（2）設定 （割込は約1秒毎）

/*----- main.c ------*/ #include <stdio.h> #include <string.h> #include "mcc_generated_files/mcc.h" #define BFSIZE 32 char NEWLINE[] = "\r\n"; static uint8_t rBuf[BFSIZE]; static uint8_t wBuf[BFSIZE]; uint8_t tmFlg; void SendUSB_char(uint8_t c){ do CDCTxService(); while (!USBUSARTIsTxTrfReady()); putUSBUSART((uint8_t *)&c, 1); CDCTxService(); } void SendUSB_str(uint8_t *str){ do CDCTxService(); while (!USBUSARTIsTxTrfReady()); putsUSBUSART((uint8_t *)str); CDCTxService(); } void SendUSB_int(int val){ uint8_t iBuf[10]; sprintf(iBuf,"%d: ",val); SendUSB_str(iBuf); } void main(void){ SYSTEM_Initialize(); // initialize the device INTERRUPT_GlobalInterruptEnable(); // Enable the Global Interrupts INTERRUPT_PeripheralInterruptEnable(); // Enable the Peripheral Interrupts int swFlg = 0; int adFlg = 0; int num, aVal, i; while (1 ) { num = getsUSBUSART(rBuf,sizeof(rBuf)); if(num > 0) { for(i=0; i < num; i++) { switch (rBuf[i]) { case 0x0A: case 0x0D: wBuf[i] = 0x00; break; default: wBuf[i] = rBuf[i]; break; } } SendUSB_str("PIC> "); SendUSB_int(num); SendUSB_str(wBuf); SendUSB_str(NEWLINE); if(( wBuf[0] & 0x01) == 0) LED_SetLow(); else LED_SetHigh(); } if((SWC3_GetValue() == 0) & (swFlg == 0)){ swFlg = 1; if(adFlg == 0){ SendUSB_str("AD Start"); SendUSB_str(NEWLINE); adFlg = 1; }else{ SendUSB_str("AD Hold"); SendUSB_str(NEWLINE); adFlg = 0; } }else if((SWC3_GetValue() > 0) & (swFlg == 1)){ swFlg = 0; } aVal=ADC_GetConversion(3); if((tmFlg > 0) & (adFlg > 0)){ SendUSB_str("ADC> "); SendUSB_int(aVal); SendUSB_str(NEWLINE); tmFlg = 0; } } }

　

/*----- Timer2.c ----*/ extern uint8_t tmFlg; void TMR2_CallBack(void) { // Add your custom callback code here tmFlg = 1; // this code executes every TMR2_INTERRUPT_TICKER_FACTOR periods of TMR2 if(TMR2_InterruptHandler) { TMR2_InterruptHandler(); } }

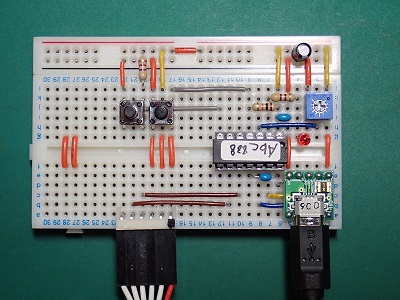

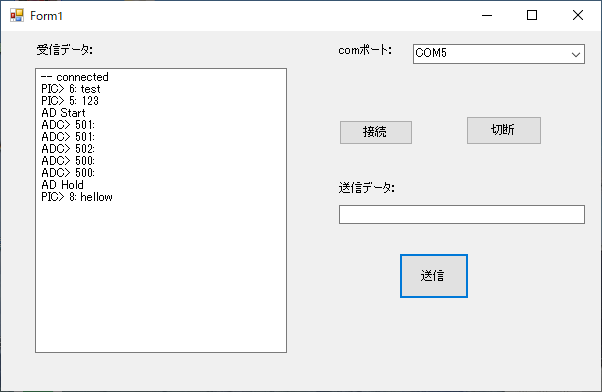

通信テスト用PIC回路	ターミナル画面表示例
