M5StickC_Plusは、48.2 x 25.5 x 13.7 mmサイズと手のひらにすっぽり収まる小さなマイコンで、ボードマイコンのように回路が裸ではなく、ケースに覆われている。電源は充電電池を内蔵しており（USB-Cケーブルで充電）、WiFiとBruetooth機能があるESP32に、6軸加速度センサ、液晶ディスプレィ、LED、赤外線LED、3つのボタンとGroveなど外部信号用のコネクタがついている。なお、M5StickCはM5Stack社の製品で、同類の製品にM5Stackシリーズなどがある。また、温湿度センサーなどの拡張ユニットはM5stack用の物（GROVE）が使えるほか、StickC本体に一体化状態で接続できる「HAT」もある。
M5StickCなどは国内取扱店のスイッチサイエンス社などで入手できるが、R5.5現在でM5StickCは販売終了（在庫のみ）し、M5StickC_Plus（約4000円）の販売となっている。使用ライブラリが異なるので注意が必要。また、Plusでは、G25、G36は同ポート(同時に使えない）なので未使用ポートはフローティングにすること。

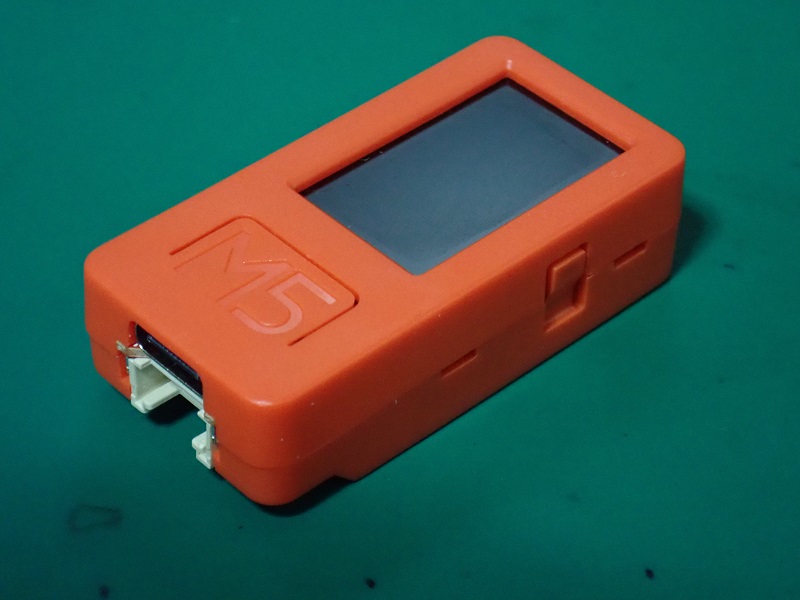

(表面）

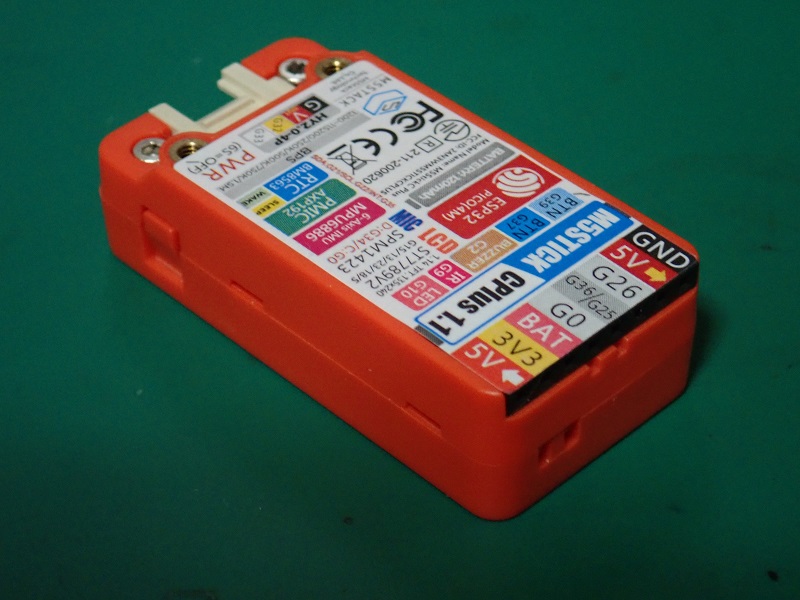

(裏面） |

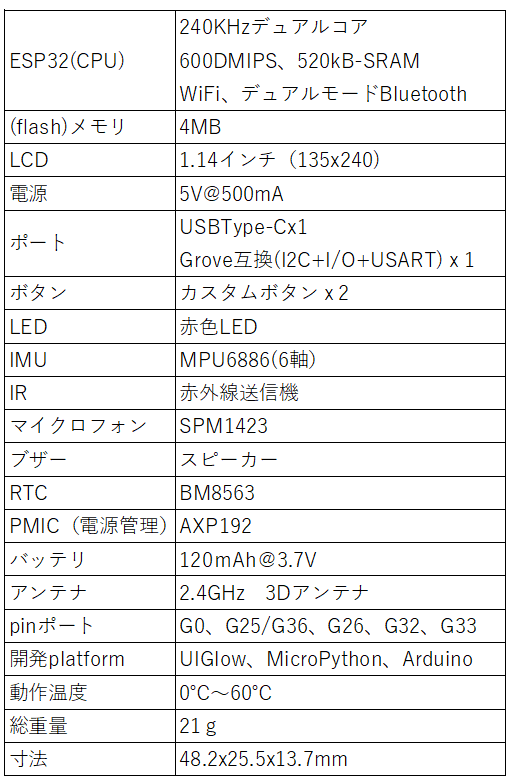

M5StickC_Plusの仕様 |
M5StickC_Plusにプログラムを書き込んで動作させるには、本体ファームウェアの書き換え作業、およびプログラムを書くためのPC上の開発ソフトのインストールが必要。ファームウェアの書き換えには、専用の M5Burner を使う必要がある（現 UIFlow-Desktop-IDE には M5Burner は含まれていない［10/10修正］）。また、開発ツールと本体はバージョンを合わせること（バージョンが異なっていても動作する場合もある［10/10追加］が・・）。
UIFlow（MicroPythonを含む）はGUIプログラミング開発が可能で、Desktop版とWeb版（*参考）があり、Desktop版はネット環境がなくとも利用できる。しかし、Desktop版のバージョンアップは遅いと言われており、最新版を使いたい場合はWeb版がお薦め。さらに、ArduinoIDE(C++言語）などでも開発が可能（*参考）。ここでは、ネットワーク設定が不要なDesktop版を使った。
なお、web版を起動するには ここ（flow.m5stack.com） をクリック(事前にWiFi接続設定が必要。後から設定するにはabc872参照）。
|
① M5Stack社のダウンロードページから UIFlow IDE Win10x64をダウンロード (windows10の場合） ② Zipファイルを任意の場所に解凍 (インストール不要） |

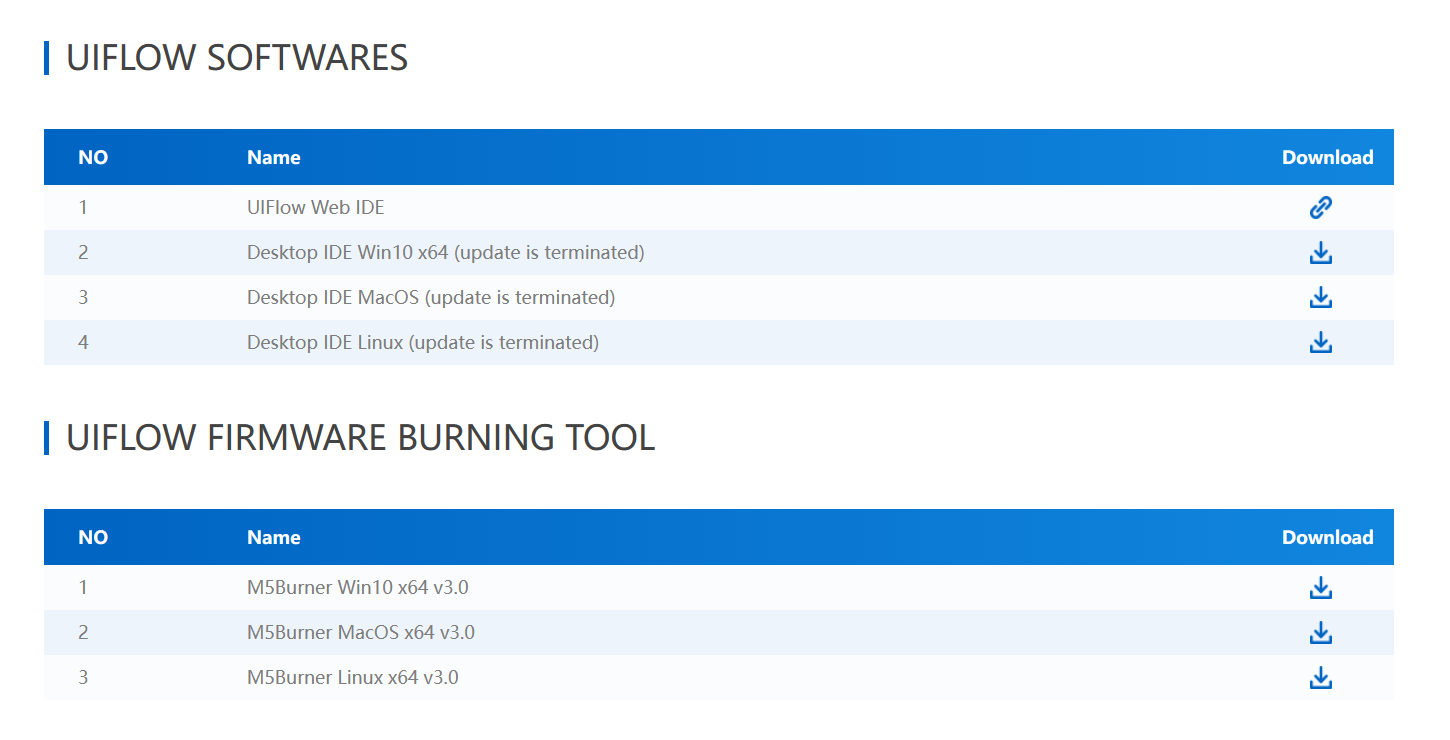

Download画面 |
|
① M5StickC Plusを充電する（1時間程度） ② 充電後、電源[左]ボタンを押して再起動 ③ 工場出荷時の Factory Test が起動 ④ パソコンには新しいCOMポートとして認識 ※ 低電圧エラー（ERROR22）が出ることがある |

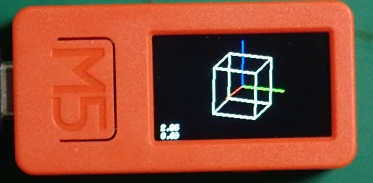

Factory Test 画面 |
|
① UIFlow-Desktop-IDE.exeをクリック実行 ② COMポートを選ぶ（USB接続で増えたポート） ③ 言語は「日本語」（英語のままでも良いが・・） ④ デバイスはM5StickC_Plus（アイコン） ⑤「OK｣を押す・・ところが、接続エラー！！  ・このエラーは、APPモード（*3）のためと思われる。
・M5StickCが長時間使用されなかったため、低電圧となり、電源管理ICの保護機能が働いている？。
⑥ そこで、下記(1) を参考にBATとGNDを短絡し、30分充電を行ったが症状は改善せず。
⑦ UIFlowの中にBurnerが見つからない（仕様が変わった？）ので、ダウンロードページよりM5Burnerをダウンロード。後、Zipファイルを展開。
⑧ M5Burnerを起動し、デバイスにStickC_Plus、Desktop-IDEのバージョンにあわせV1.9.5を選び、「download」を実行。
⑨「Burn」をクリックし、さらに「NEXT」を押し、ポート番号を指定し「Start」を押すと、ファームウェアの書込が始まる。
⑩ 書込終了メッセージが出たら、M5Stick_Plusを再起動（*1）すると、メニュー／Setup画面が表示された。
⑪ Setup画面から、設定変更（*2） で、USBモードに変更し、再起動。⑫ UIFlowも再起動し、接続を試みると、「接続済み」と表示された。 |

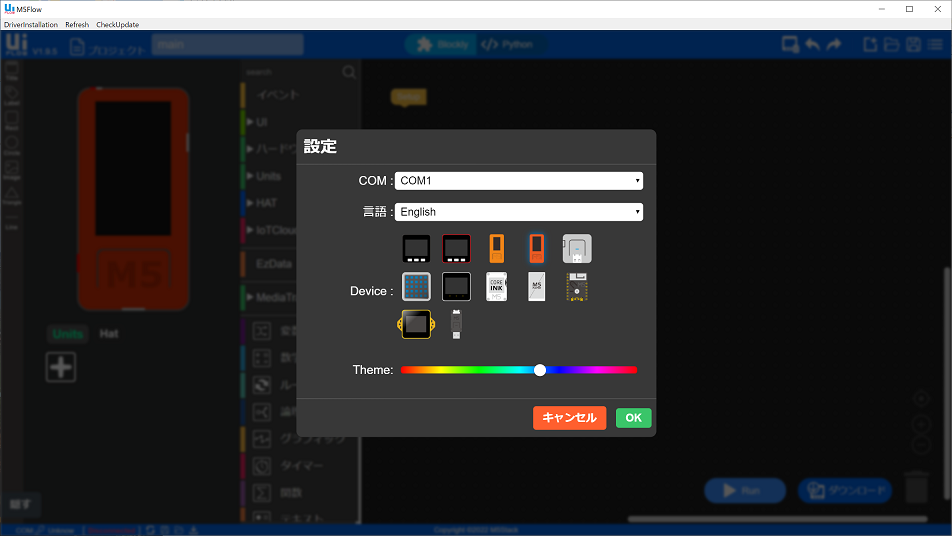

UIFlow起動画面(COM、Device選択）

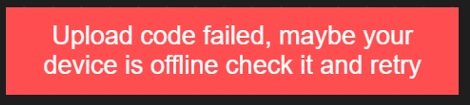

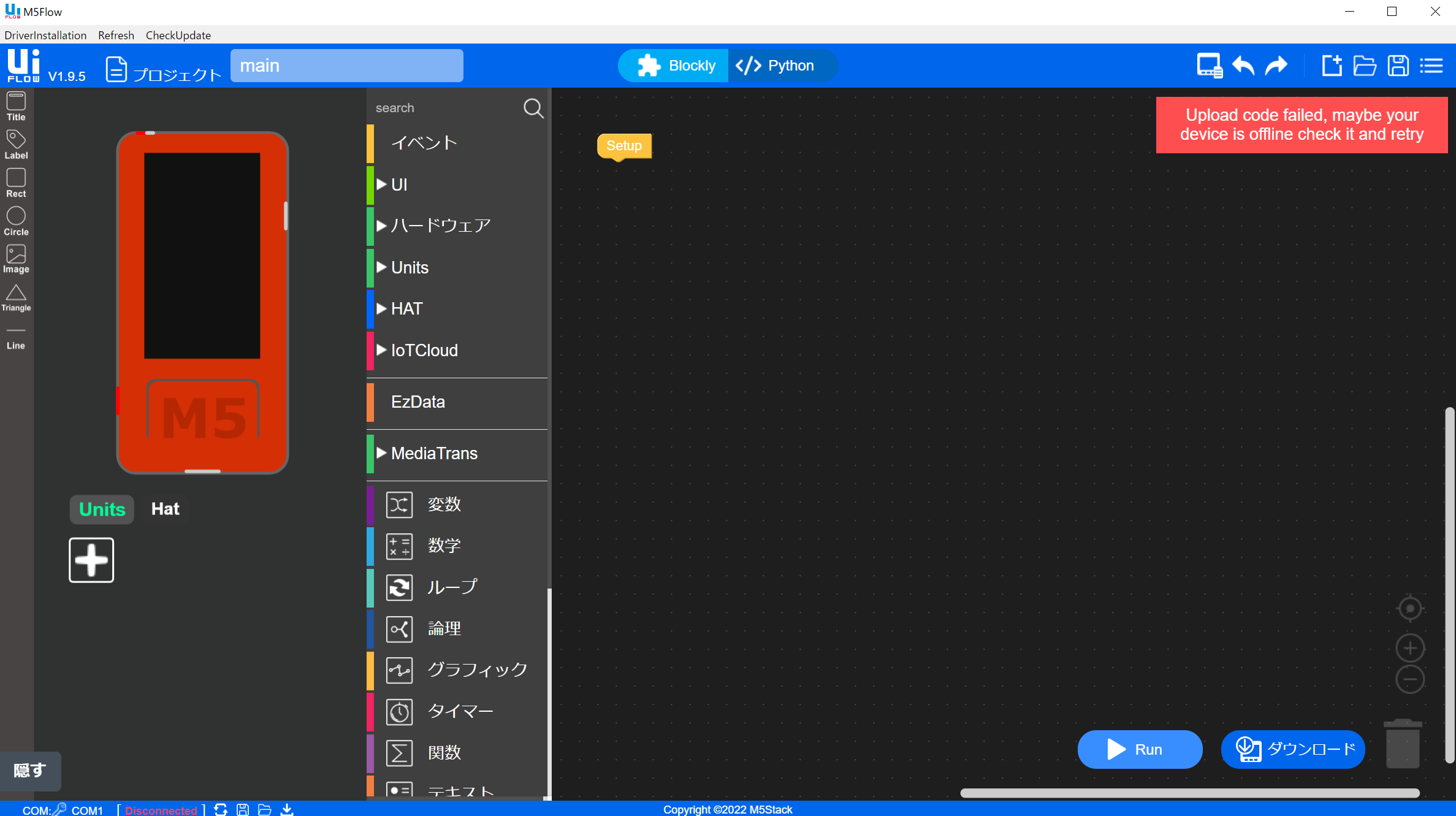

接続エラーと表示された

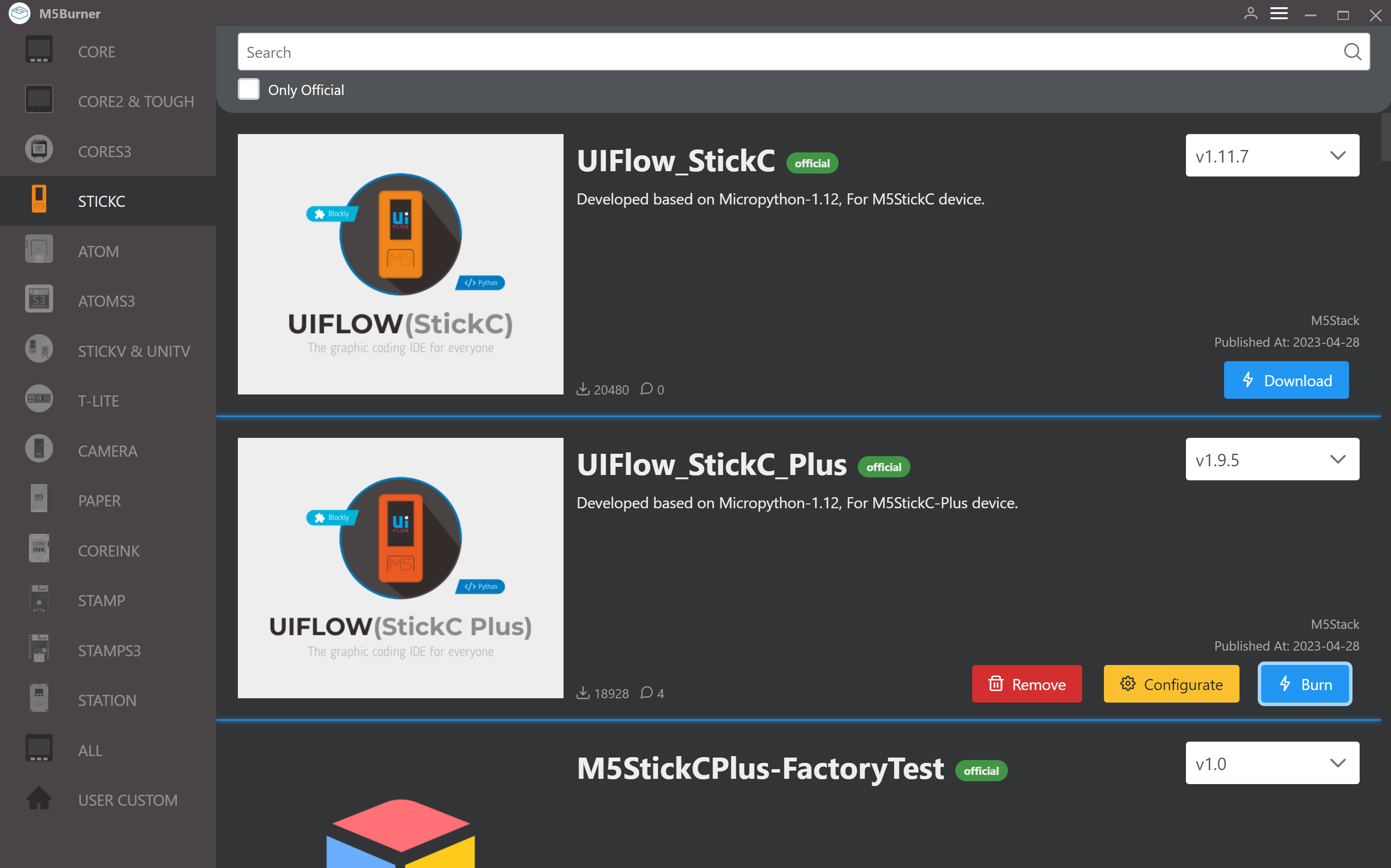

M5Burner画面(STickC_Plus選択） |

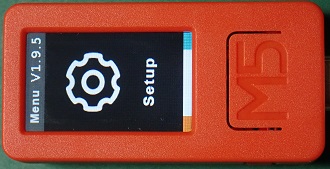

Setup画面 |
USBに設定 |

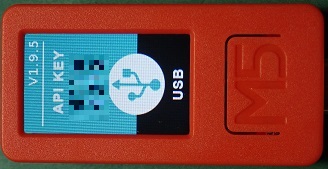

USBモードに |
|
① EventからLoop（ずっと）を選択しSetupに結合 ② HardwersからLED、LEDOFFとLEDONを選択 ③ TimerからWait[1]msを2つ選択 ④ Timerの数値を2つとも500に変更 ⑤ Loopの中に上記を順に結合する ⑥ 右下のRunをクリック ⑦ M5StickCPlusのLEDが0.5秒間隔で点滅 |

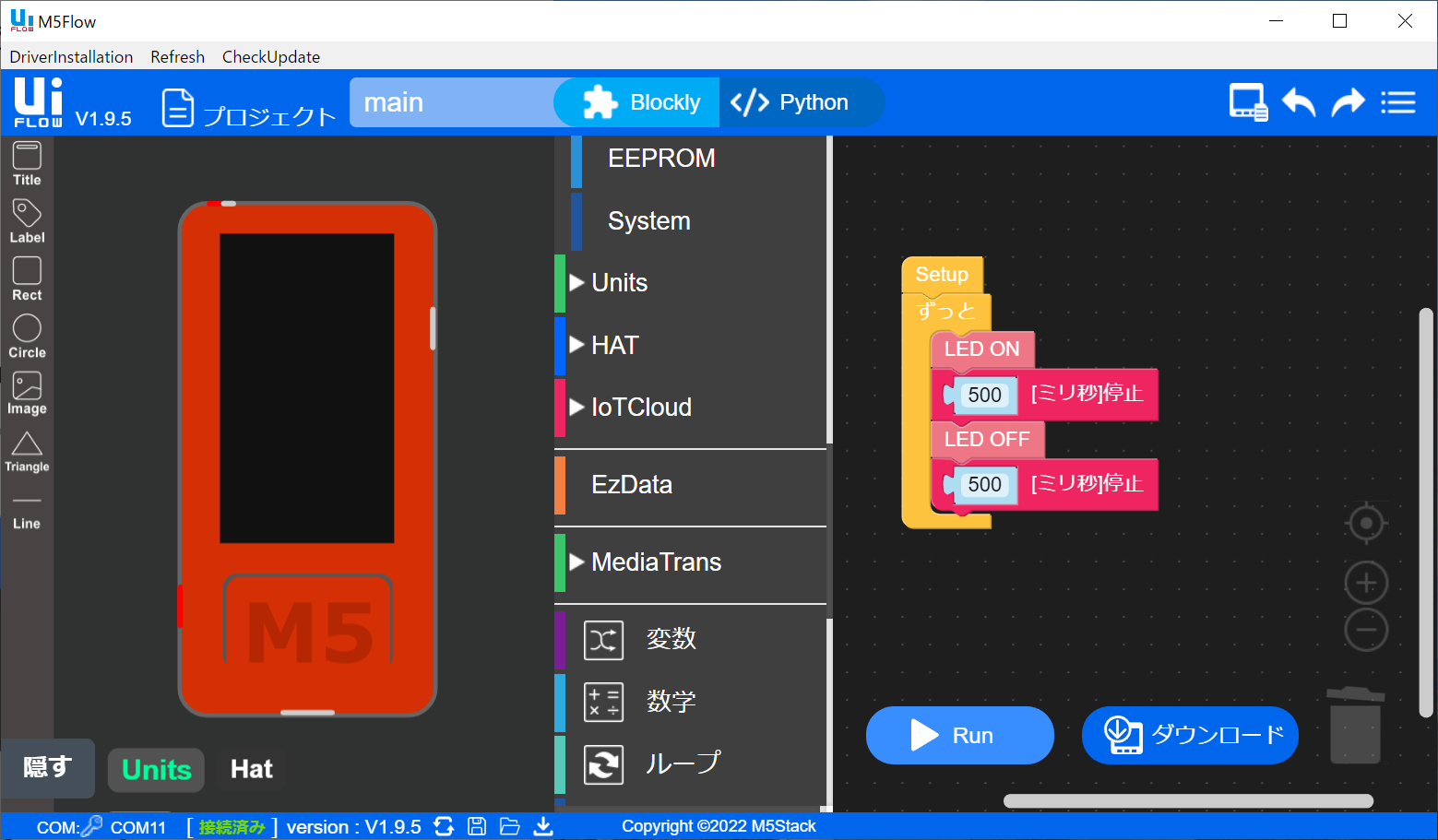

Blockプログラム |

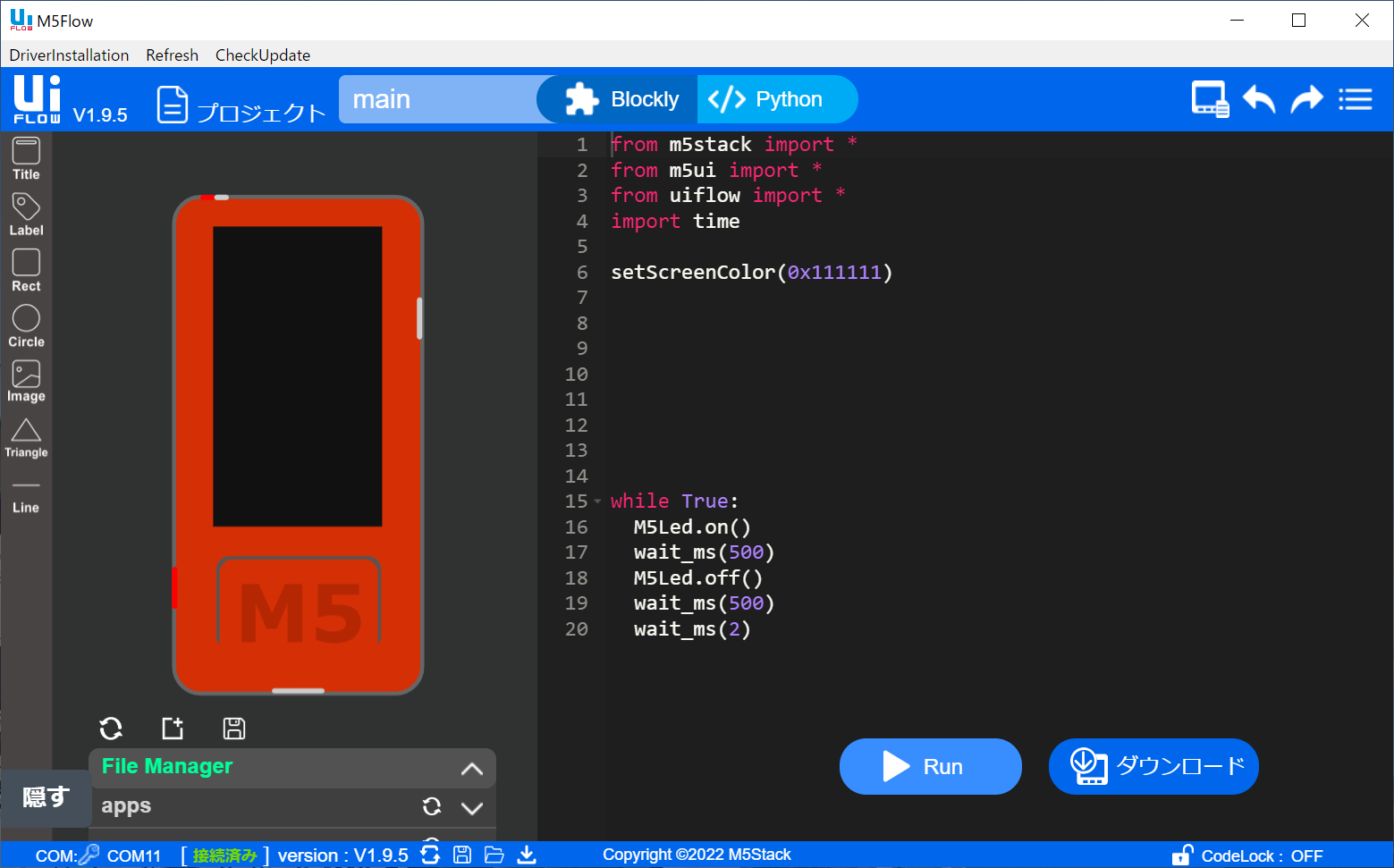

Pythonプログラム |
・以下の記事はword2019で記述しています

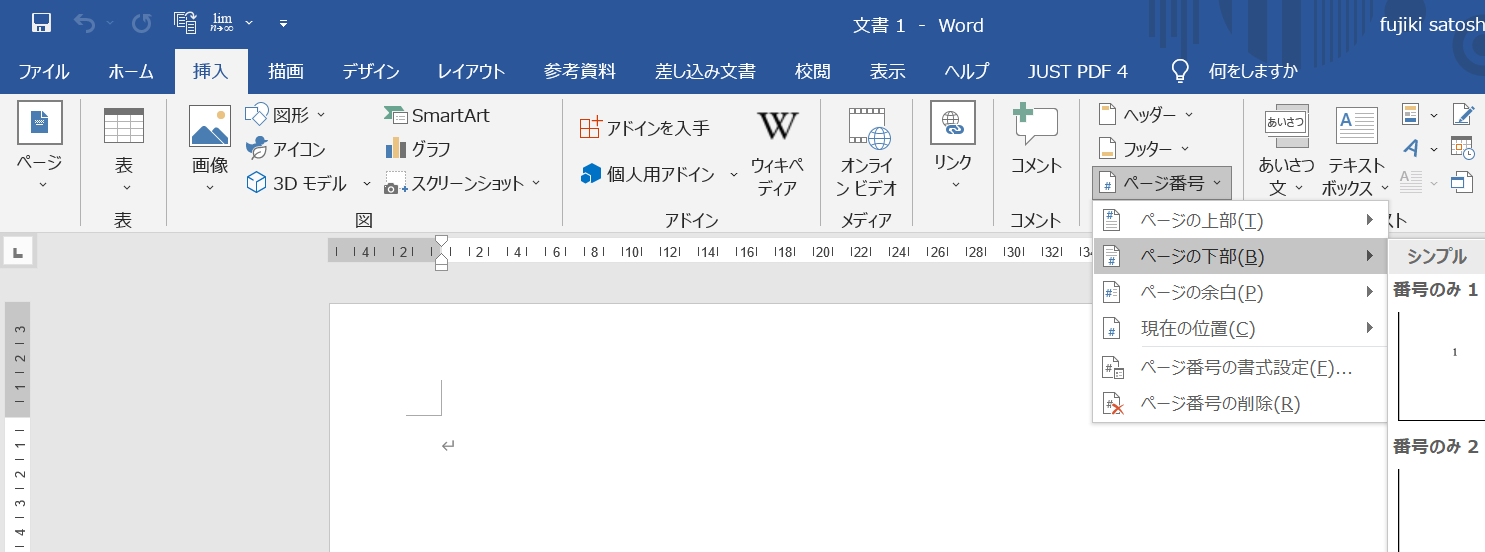

ページ番号 |

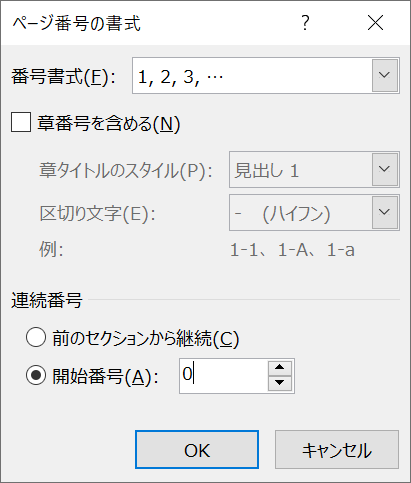

ページ番号の書式 |

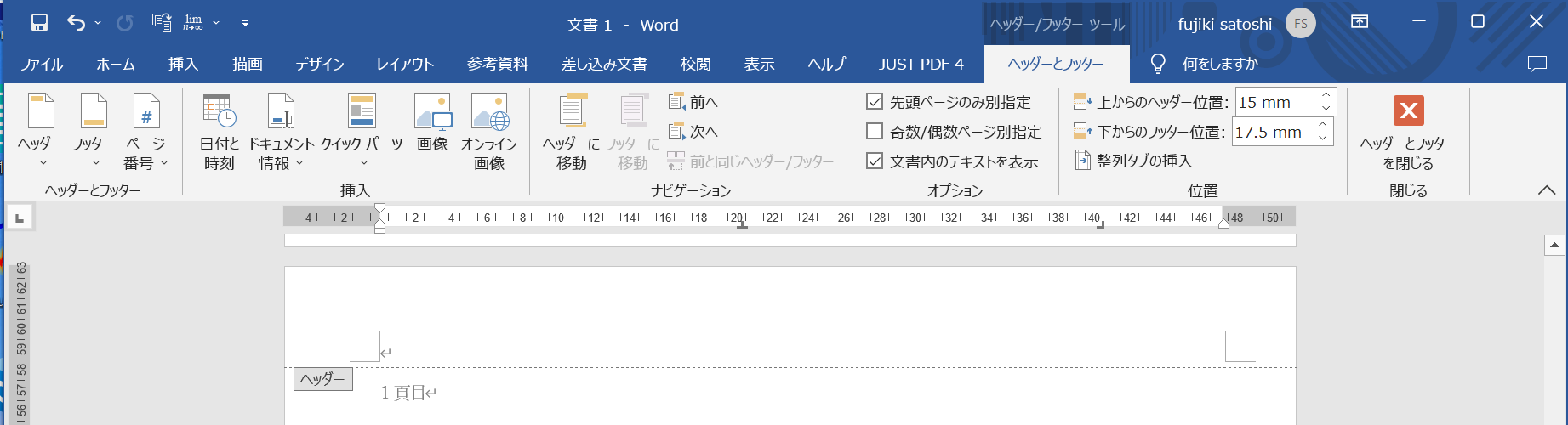

ヘッダーとフッター |
|
【セクションの追加】 ① セクションを開始したい場所を選択
②［レイアウト］［ページ設定］［その他］で「セクションの開始位置」を選ぶ。必要であれば、それまでの書式が継続されているので、書式を変更する。
③ 上記の１.または２.でページ番号を設定
※ セクションを設定すると、セクション毎に書式の指定（例えば横書き／縦書きなど）ができる。
※「セクション区切り記号」が表示されない場合、［ホーム］［段落］［編集記号の表示／非表示］ボタンをクリック
|

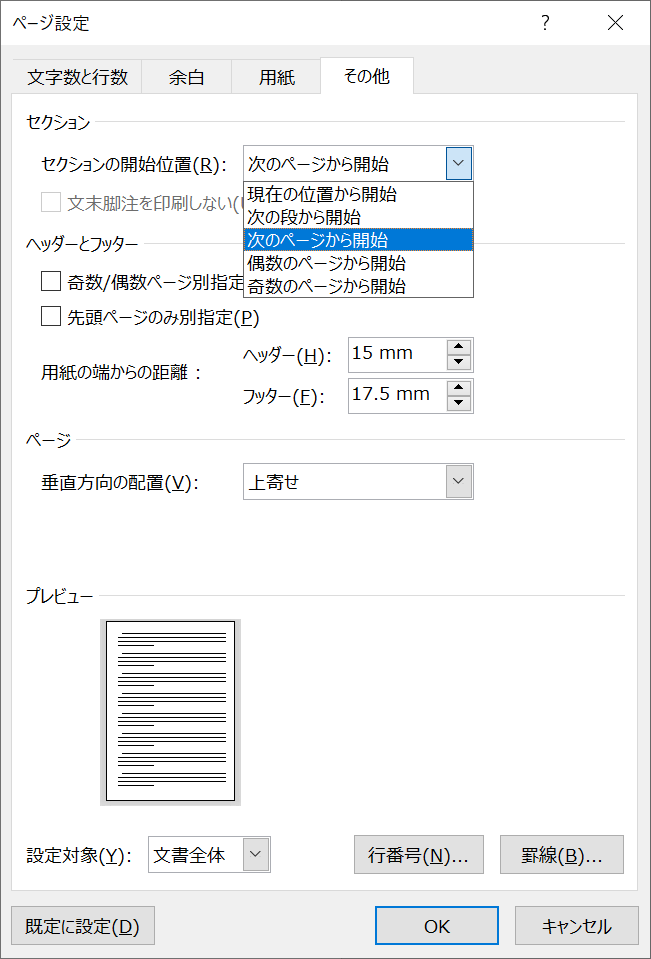

ページ設定 |
