Ｍ　はじめての M5StickC_Plus (9)　〜I2C接続ADC-HATの製作

ｂｙ　ｆｊｋ

　M5StickC_PlusのI2C接続をテストするため、16ビットADコンバータMCP3425（秋月電子、K-08018、350円、差動入力、I2C接続）を使用し、さらにMCP3425をプロトHATに納め、電圧測定を行った。

1. ハードウェア
   　MCP3425は、小型SOT-23-6パッケージに収められた、差動入力と最大16ビットの分解能を備えたシングルチャネルの低ノイズ・高精度 ΔΣA/Dコンバータで、オンボードの高精度2.048V基準電圧により、差動で±2.048Vの入力範囲が可能になる (Δ電圧 = 4.096V)。MCP3425は 2線式I2C互換シリアルインターフェイスを使用し、2.7V〜5.5Vの単一電源で動作する（ただしM5StickCのI2C信号は3.3V)。

   ・MCP3425のコンフィギュレーションレジスタ（0x00書込みならレジスタの変化無し）

   b7：　RDY（書込み時［1：変換スタート］、読込み時［1：変換中(ビジー）］）

   b6-5：未使用、

   b4：　O/C（1：連続変換、0：ワンショット）、

   b3-2：レート（00：12bit、01：14bit、10：16bit）、

   b1-0：ゲイン（00：1x、01：2x、10：4x、11：8x）
   　

   ・MCP3425のI2Cインターフェース（バイト単位、MCP3425アドレスは0x68、*はMCP3425出力）

   書込： アドレス指定(R/W=0)、コンフィグデータ、(3バイト以降は無視）

   読込： アドレス指定(R/W=1)、*ADC上位バイト、*ADC下位バイト、*コンフィグデータ

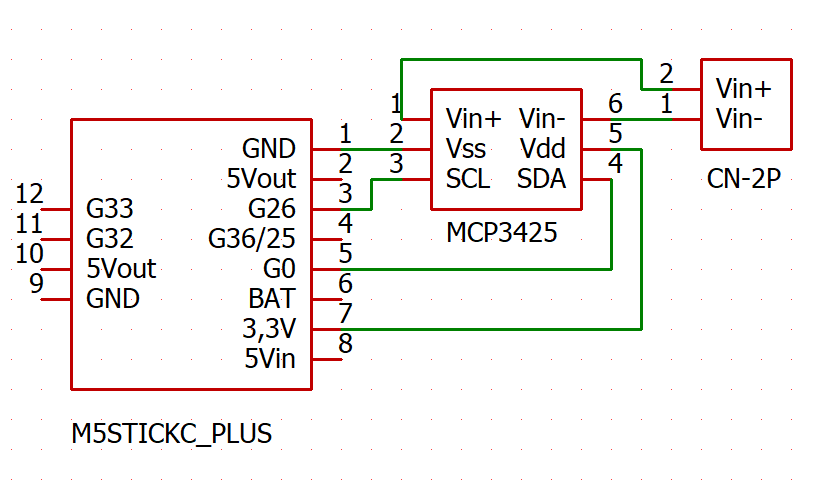

   試作ADC-HAT回路図

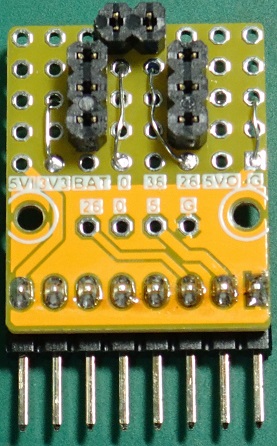

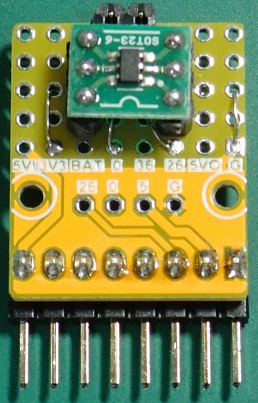

   HAT基板(表）

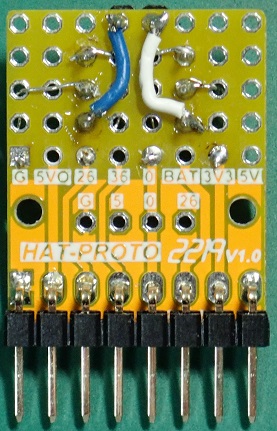

   HAT基板(裏）

   ADC-M取付

2. I2C通信テスト
   　まず、I2Cで使用する端子を指定する（SDA：G0、SCL：G26、通信速度は400kHzでも動作可能）。次に、使用可能なI2Cのアドレスがあるか確認し表示、さらにアドレススキャンでそのアドレスを表示。
   　I2Cアドレス104(0x68)が検出されており、無事I2C通信が出来ていることが確認できた(ラベル2は2進数，ラベル3は16進数で参考表示）

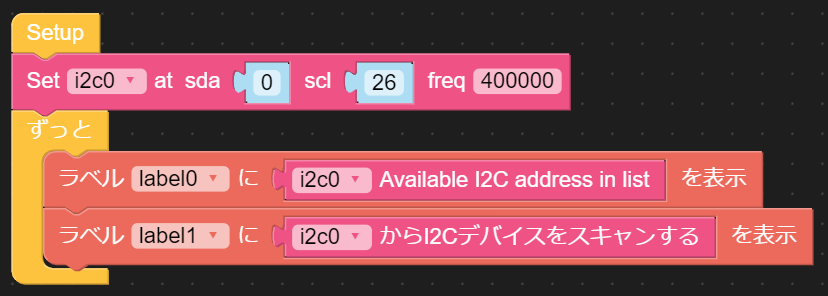

   I2C通信テストUIFLOW

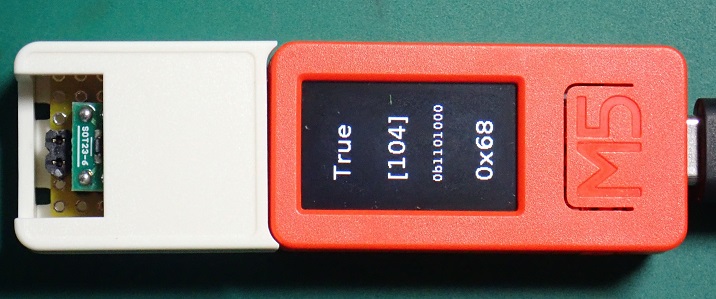

   I2C通信テスト画面(i2c-test.m5f)

3. 「コンフィグデータ」が書き込めない！

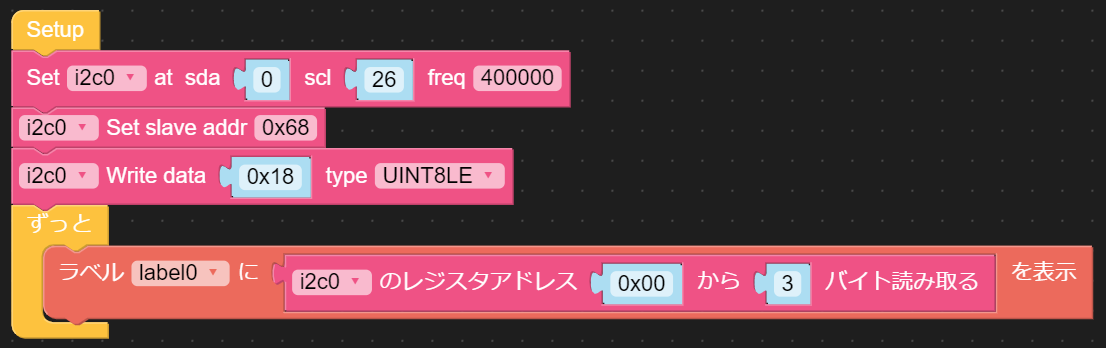

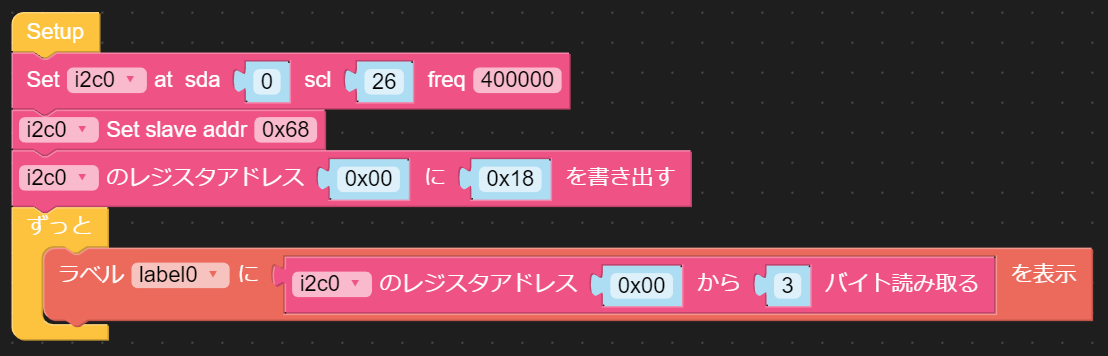

   　最初に、write_u8()メソッドでコンフィグデータを書き込んでみる(下図左）が、何故かコンフィグデータを書き換えることができなかった(デフォルトのまま）。
   　そこで、書込み時のオシロ波形を見ると、0xD0、0x00、0x18　と3バイトが書き込まれている。MCP3425は第2バイトをコンフィグデータとみなすので、cnf = 0x00（変化無し）となっている。
   　それではと、write_data()メソッドを使ってみる(下図右）と、0xD0、0x18とI2Cデータが送られ、無事コンフィグ設定を行うことが出来た。

   ★★★I2Cデバイスのレジスタを使わない場合は、write_u8()ではなく、write_data()メソッドを使うこと。


   �@ write_u8()メソッド使用(config書き込み時） (0xD0,0x00,0x18)

   �A write_data()メソッド使用(config書き込み時） (0xD0,0x18)

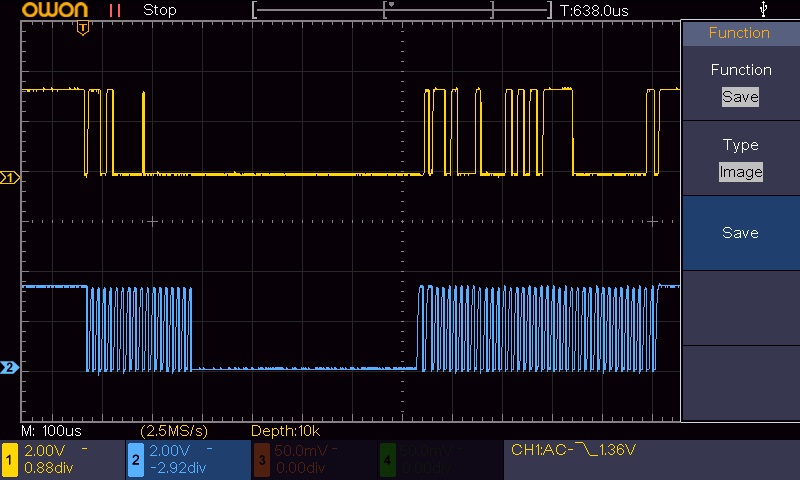

   　ちなみに、I2C読込が read_reg()メソッドでも出来ていた(下図左）が、どうも動作が不安定。そこで、読込データをオシロで確認すると、マスタからアドレス送信の後、しばらくクロックの無い時間があり、その後にMCP3425から3バイトのデータが送られている。
   　そこで、read_data()メソッドで読み出してみる(下図右）と、3バイトのタプルとして読み出され、MCP3425からのデータ送出時間の遅れも無い。

   ★★★I2Cデバイスのレジスタを使わない場合は、read_reg()ではなく、read_data()メソッドを使うこと。

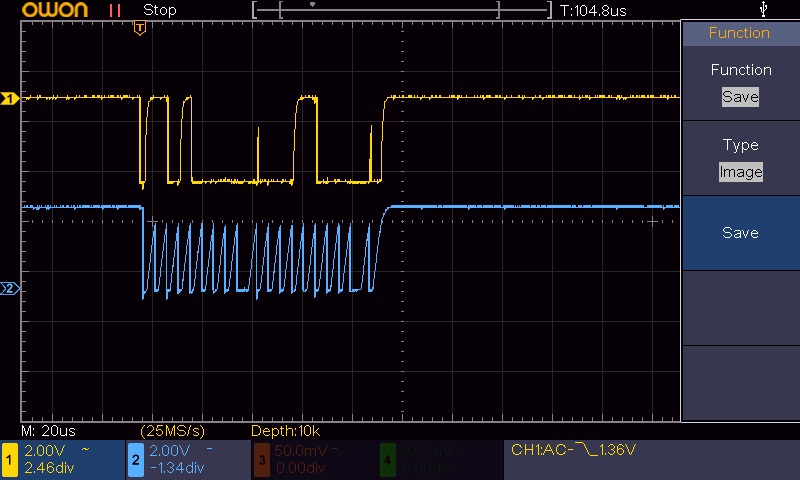

   �@ read_reg()メソッド使用(data読み出し時） (0xD1送信後、無クロック期間がある)

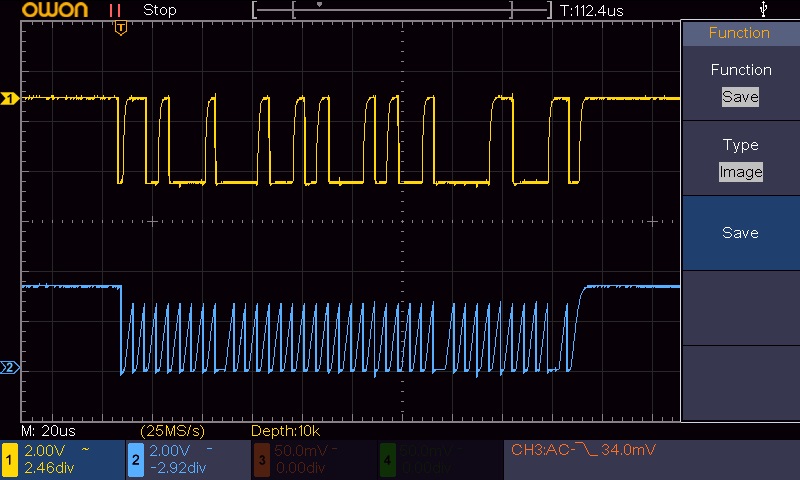

   �Aread_data()メソッド使用(data読み出し時） (0xD1送信後、即3バイトデータが送出)

4. 読み出しデータの加工
   　3バイトのタプル（tpl）はラベル0に表示し、tplの1バイト目はADCの上位バイト、2バイト目はADCの下位バイト、3バイト目はコンフィグデータ(cnf)で、以下の式で各データを取り出した

   adc = tpl[0] * 256 + tpl[1]　・・・・・・ラベル１に表示

   cnf = tpl[2]　・・・・・・・・・・・・・・hex(cnf)でラベル２に表示

   その後、負号付き数値を確認・処理後、以下の式で電圧(vlt)に変換し、ラベル3に表示

   vlt = (vlt * 2.048)/(2^n-1−1)　・・・・・・nは設定ビット数

5. UIFLOWで電圧の測定・表示
   　「adcへのタプル変換」、「16進数への変換」、「負の数への変換」は既存ブロックでは実現できないので、「コードを実行」を利用した。また、最終的な電圧表示の小数点以下は3桁とした。
   　測定値adcは符号付の数値なので、32,767を超える場合は負の数として、負数に変換した。


   vlt = −(0xFFFF ^ adc) − 1　・・・・ビット反転後、負号を付け、-1を加算

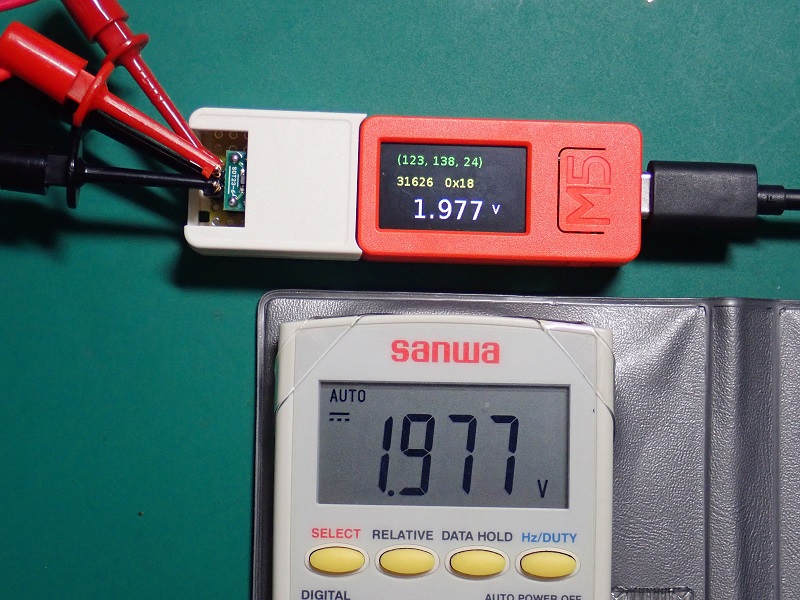

   　電圧の測定値は、誤差0.001V以下の高精度で測定することが出来た。
   　なお、測定電圧が基準電圧を超える場合は、入力部に分圧回路を利用すること。

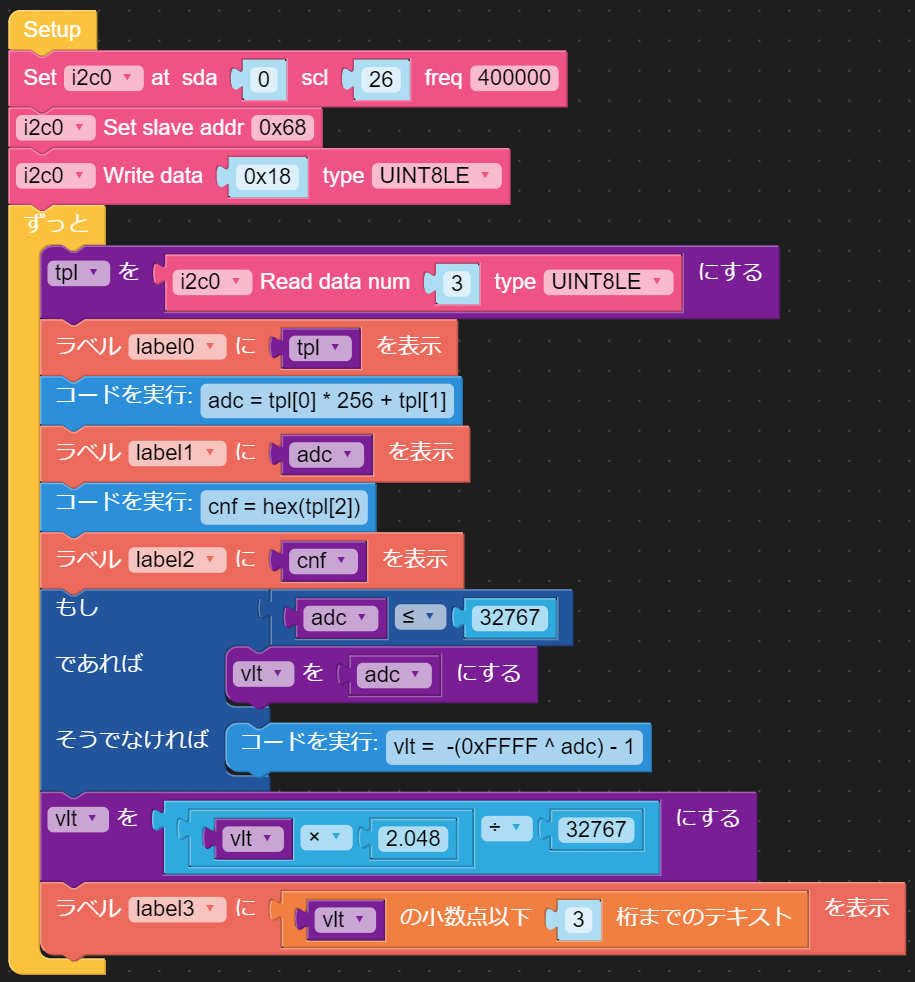

   UIFLOWのBlockly画面(adc-hat.m5f)

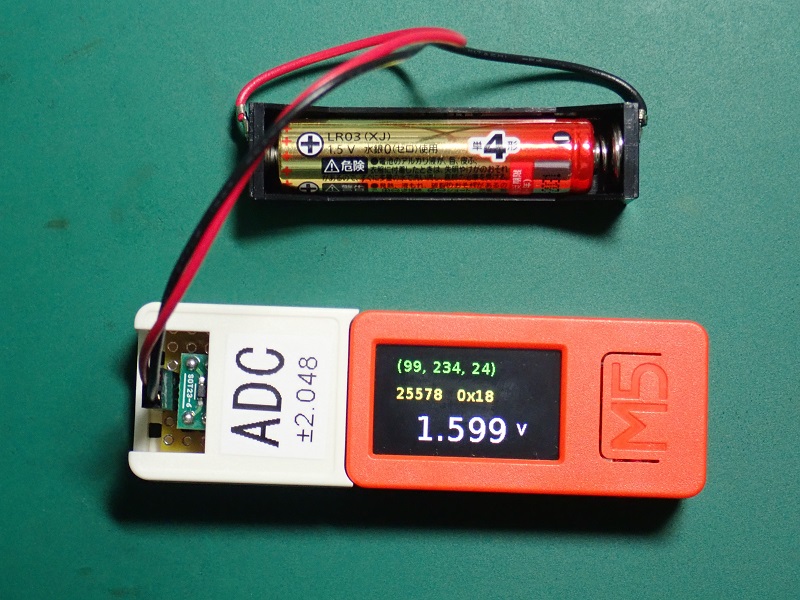

   ADC-HATを取り付けて電圧測定 乾電池を測る(HATにシール貼付）
