【プログラム】　abc887s.c(zip)（修正済み）
　※ 解析プログラムにバグ（SONYコードの最後のバイトが表示されない）があり、修正しました。
　　　青字は修正箇所。

/**************************************************************** * SMT Hight-Low mode で、赤外線リモコンのパルス幅をus単位で * 測定し、EUSARTからUSB変換器経由でPCに送信する * 同時にLCD(AQM1602Y)にも表示する ****************************************************************/ #include "mcc_generated_files/mcc.h" #include "i2cLCD_ST7032i.h" #define maxdata 75 // 赤外線データー配列数 uint16_t PW[maxdata]; // Mark配列 int16_t PR[maxdata]; // Space配列 uint8_t p_PW; // Mark配列ポインタ uint8_t p_PR; // Space配列ポインタ uint8_t Sony; // Sonyフォーマット？ char sBf[20]; // 文字列作業エリア void prt_Hex(uint8_t w, uint8_t n){ // 16進数表示 if(n){ sprintf(sBf,"%02X ",w); printf(" >> %02XH\n\r",w); }else{ sprintf(sBf,"%02X",w); printf(" >> %02XH",w); } LCD_str(sBf); // LCD表示 } /*==== Main application ==== */ void main(void) { uint8_t ird; // 赤外線データ uint8_t sbt; // ビットセット用シフトバイト uint8_t bct; // 有効ビットデータカウンタ uint8_t sgf; SYSTEM_Initialize(); // デバイス初期化 LCD_init(); INTERRUPT_GlobalInterruptEnable(); INTERRUPT_PeripheralInterruptEnable(); LCD_str("ready"); while (1) // 赤外線信号受信　繰り返し { p_PW = 0; // データポインタ初期化 p_PR = 0; SMT1PWAIF = 0; // フラグクリア SMT1PRAIF = 0; SMT1IF = 0; SMT1CON1bits.SMT1GO = 1; // 測定開始 printf("\r\nready\r\n"); // 準備完了メッセージ送信 // ---------- 赤外線信号を受信する -------- while((p_PR < maxdata)){ // バッファ満杯まで繰返 if(SMT1PWAIF){ // mark終了なら SMT1PWAIF = 0; // フラグクリア PW[p_PW++]=SMT1CPW; // High時間を保存 } if(SMT1PRAIF){ // space終了なら SMT1PRAIF = 0; // フラグクリア if(SMT1CPR < 10000){ // 10ms未満なら PR[p_PR++]=SMT1CPR; // そのままLow時間を保存 }else{ // 10ms以上なら PR[p_PR++]=-(SMT1CPR / 1000); // msに変換し負数で保存 } } if(SMT1IF){ // 無信号が100ms続いたら SMT1IF = 0; // フラグクリア PR[p_PR++]=0; // 無信号記号「0」を保存 break; } } SMT1CON1bits.SMT1GO = 0; // 測定終了 //----------　受信結果を解析・送信する ------- ird = 0; sbt = 1; bct = 0; sgf = 0; LCD_clr(); if(PW[0]<3000){ Sony = 7; // -> SONY Mode IO_RC2_SetHigh(); sprintf(sBf,">SONY, %d",p_PW); LCD_str(sBf); puts(sBf); }else{ Sony = 0; // -> NEC Mode IO_RC2_SetLow(); sprintf(sBf,">NEC, %d",p_PW); LCD_str(sBf); puts(sBf); } printf(" - mark space (us)\r\n"); // タイトル送信 LCD_cursor(0,1); for(char i = 0;i < p_PW;i++){ // 保存した時間を送信 printf("%2d %5d",i,(uint16_t)PW[i]); // mark時間 if(PR[i]==0) { // 無信号なら printf(" ---"); // 「---」を送信 if(Sony){ if(PW[i] < 1600){ // markが1600us未満なら bct++; if(PW[i] > 900){ // markが900us超なら ird |= sbt; // シフトバイトを加える printf(" 1"); }else{ printf(" 0"); } prt_Hex(ird, 0); // 16進数で表示 } } }else if(PR[i] > 0){ // 10ms未満なら printf(" %5d",PR[i]); // us単位で送信(改行を外す） if (Sony){ // *== SONY Code (Mark) == if(PW[i] < 1600){ // markが1600us未満なら sgf = 1; // 有効データ if(PW[i] > 900){ // markが900us超なら ird |= sbt; // シフトバイトを加える printf(" 1"); }else{ printf(" 0"); } } }else{ // *== NEC Code (Space) == if(PW[i] < 1500){ // markが1500未満なら if(PR[i]<2000){ // spaceが2000未満なら sgf = 1; // 有効データ if(PR[i]>900){ // さらにspaceが900以上なら ird |= sbt; // シフトバイトを加える printf(" 1"); }else{ printf(" 0"); } } } } if(sgf){ // 有効データなら sbt <<= 1; // シフトバイトを左へシフト bct++; // 有効データ数を1増やす if(Sony){ // コードがSONYなら if(bct == Sony){ prt_Hex(ird, 0); // 16進数で送信(表示） ird = 0; // 赤外データをクリア sbt = 1; // シフトバイトも初期化 Sony = bct + 8; } }else{ // コードがSONY以外（NEC) if((bct % 8) == 0){ // データ数が8の倍数なら prt_Hex(ird, 0); // 16進数で送信(表示） ird = 0; // 赤外データをクリア sbt = 1; // シフトバイトも初期化 } } sgf = 0; } }else{ // 10ms超なら printf("%7d (ms)",-PR[i]); // ms単位で送信 if(Sony){ if(PW[i] < 1600){ // markが1600us未満なら bct++; if(PW[i] > 900){ // markが900us超なら ird |= sbt; // シフトバイトを加える printf(" 1"); }else{ printf(" 0"); } prt_Hex(ird, 1); // 16進数で送信(表示） ird = 0; // 赤外データをクリア sbt = 1; // シフトバイトも初期化 Sony = bct + 7; } } } printf("\r\n"); } if(p_PW >= maxdata){ // バッファ満杯なら printf("-- Buffer Full --\r\n"); // Buffer Full 送信 } } } /***** End of File *****/

※ 本プログラム作成にあたり、赤外線コード取得方法を参考にさせていただいた「初めてのPIC」さんに感謝。

---

☆☆☆　おまけ　☆☆☆

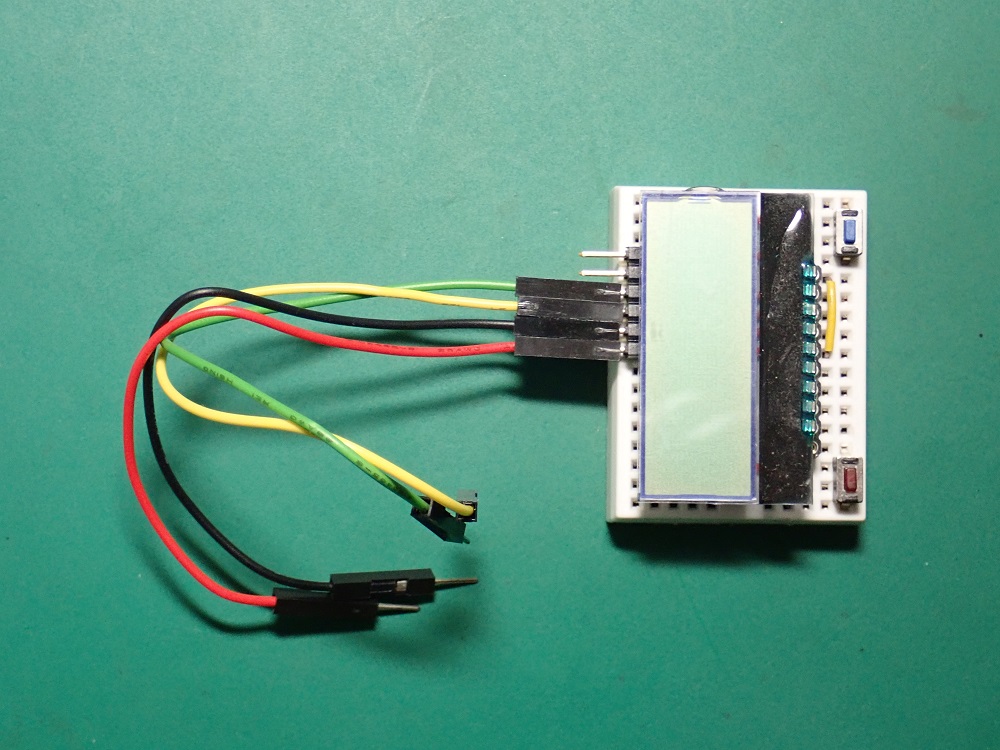

　LCD付き赤外線リモコン解読器(abc856)を改造し、SONYコードにも対応するようにした。
　改造に伴い変更したところは、

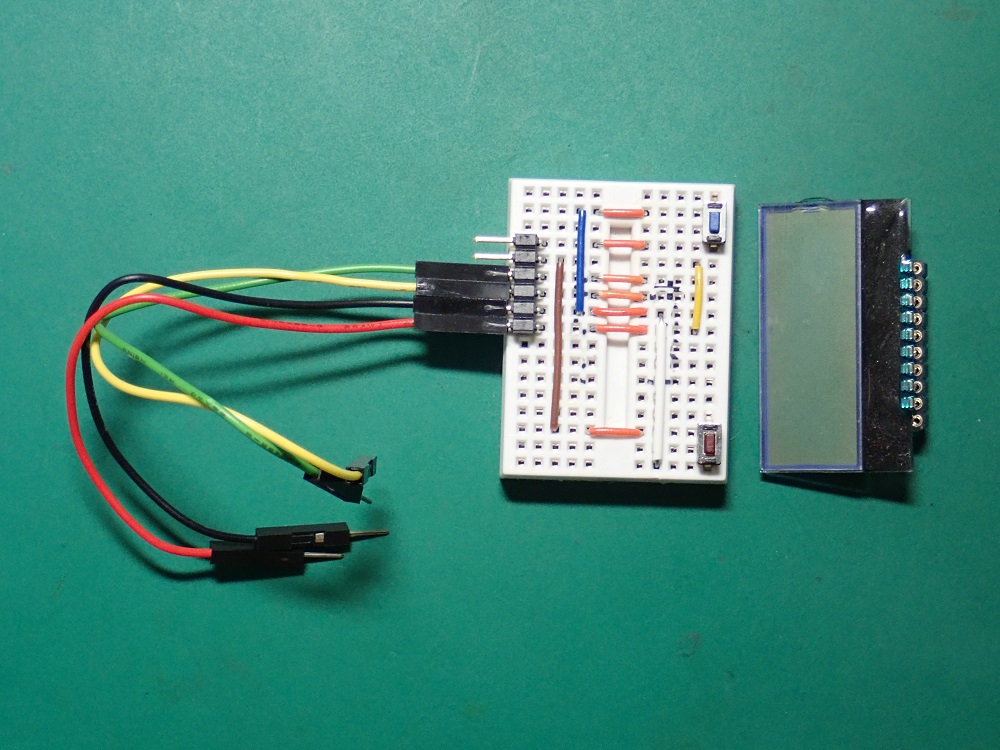

　　・RC2のスイッチ(入力）をLED(出力）に変更
　　・表示シフトプログラムを変更
　　・abc887のSONY信号解析部を追加
　※ 解析プログラムにバグ（SONYコードの最後のバイトが表示されない）があり、修正しました。
　変更した abc856s2.c(zip）(修正済み）プログラム。

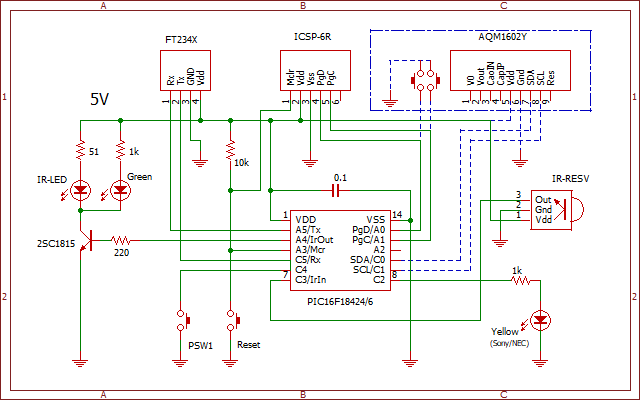

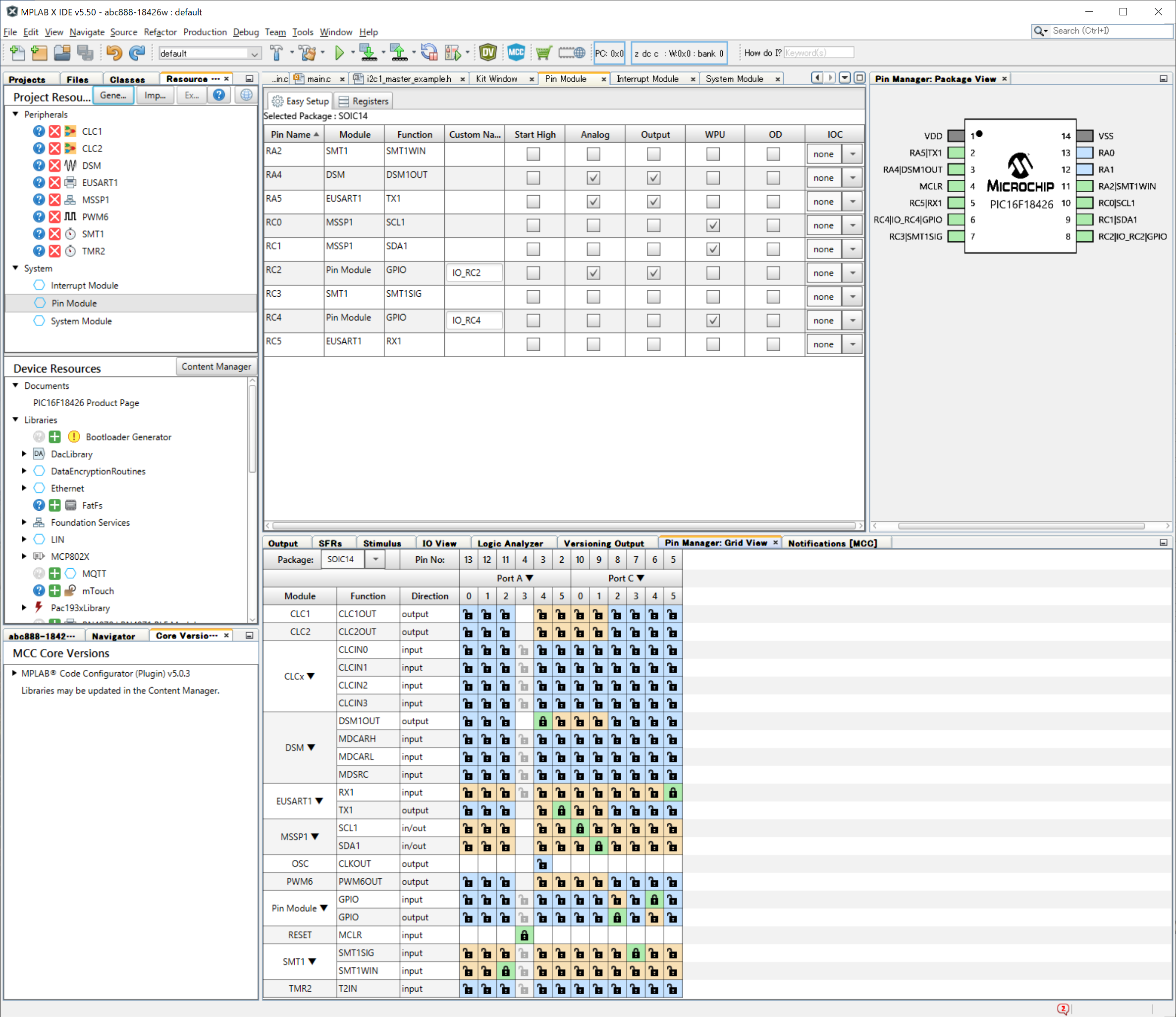

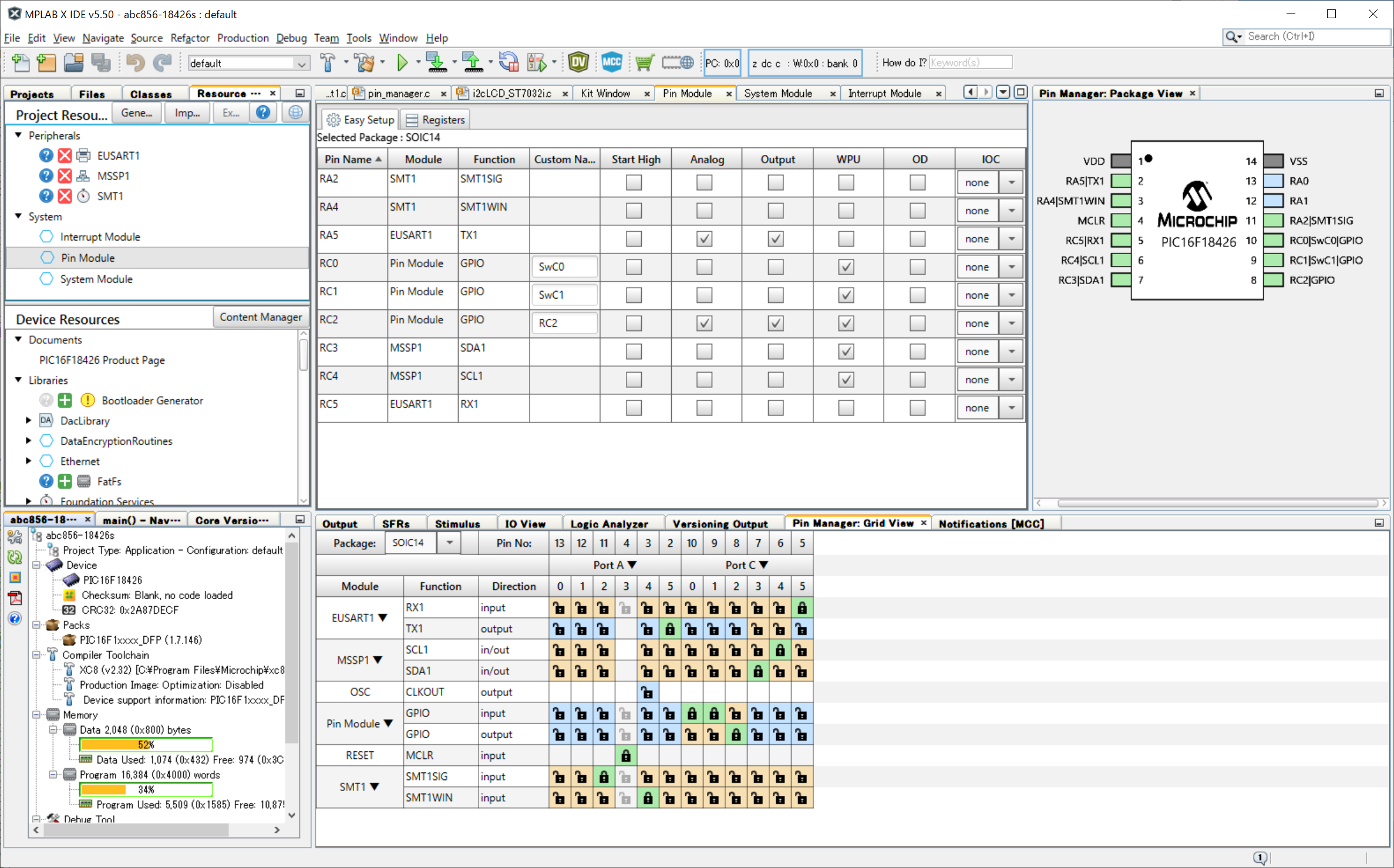

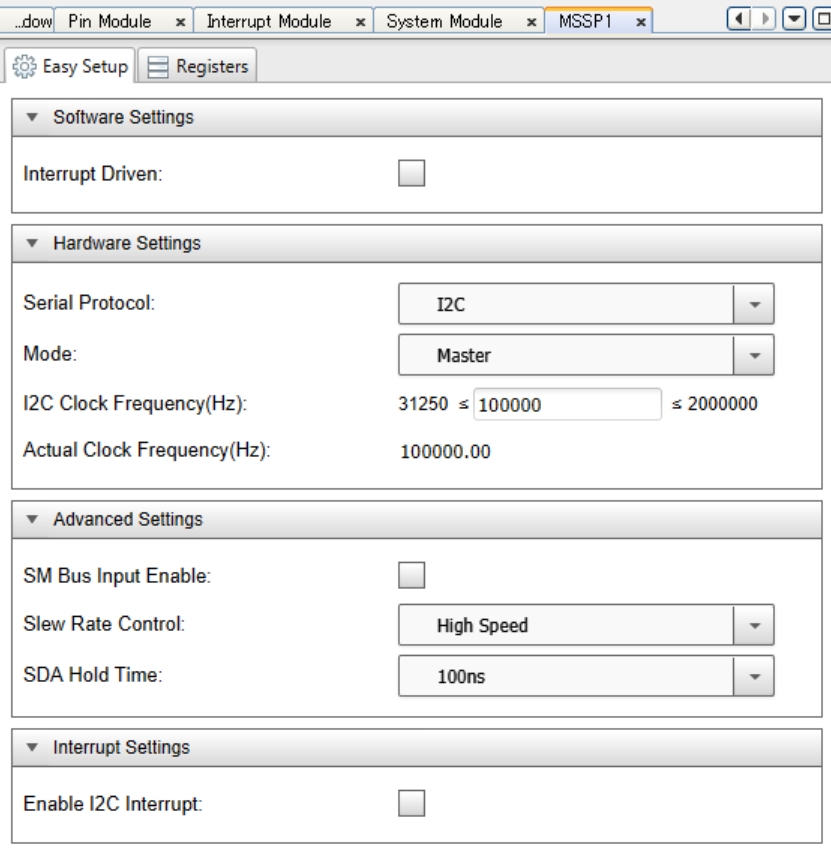

pin設定

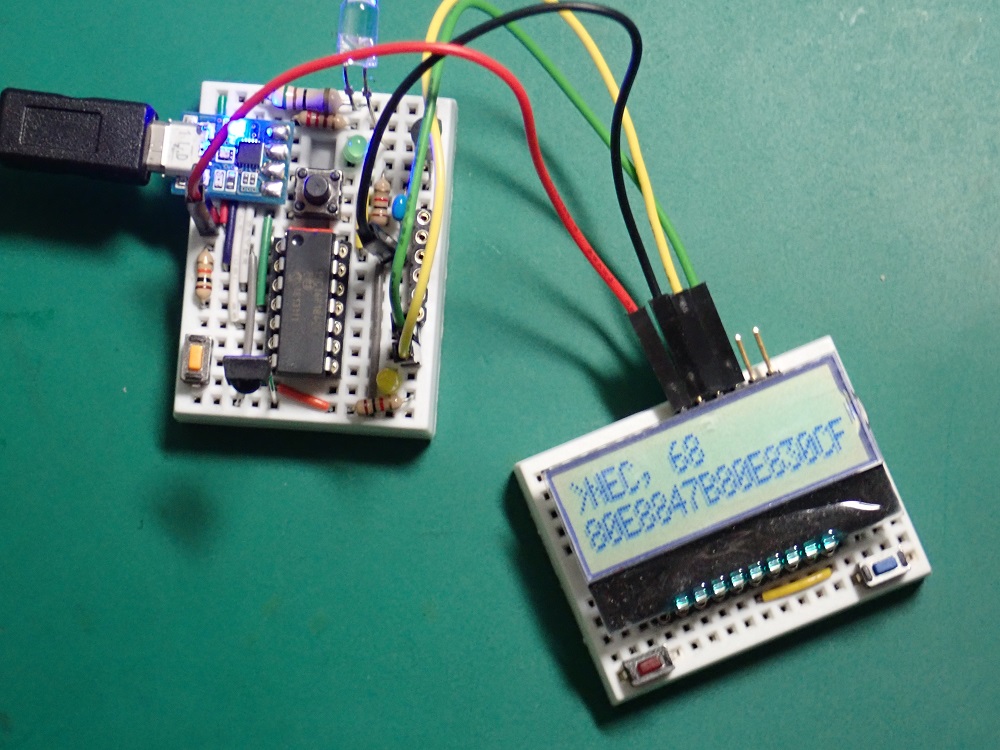

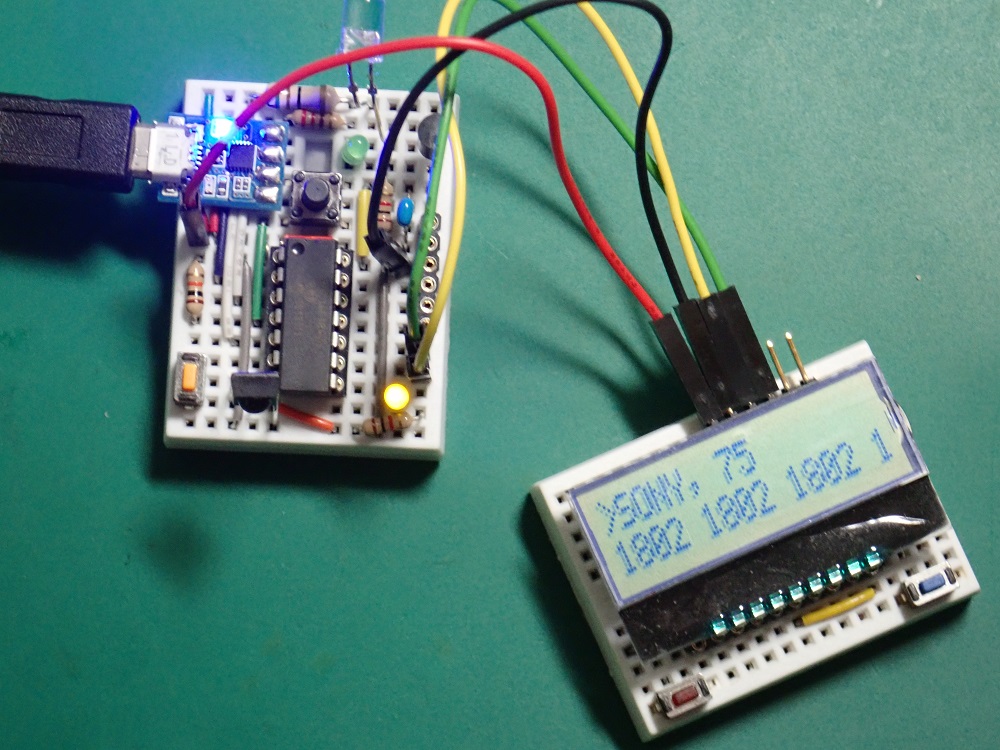

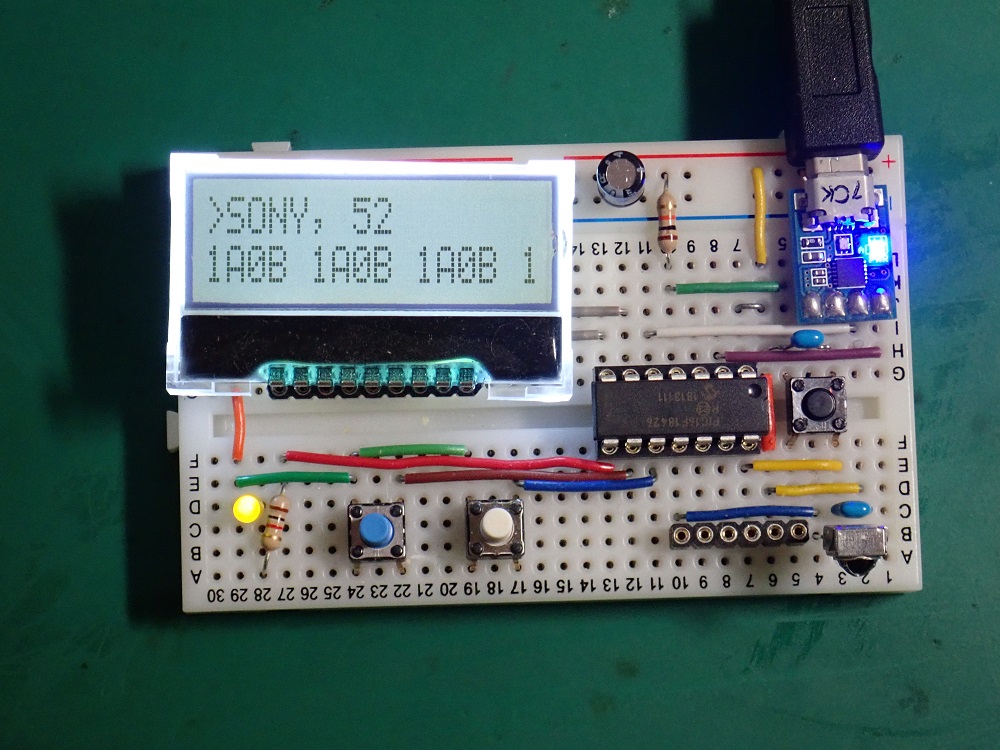

SONYコード例（黄LED点灯）

---
