Ｐ　PIC16F13145　〜カスタマイズ可能ロジック搭載8ビットMCU

ｂｙ　ｆｊｋ

　PIC16F13145（秋月#130192、＠250）は8bit PICマイコンで、Configurable Logic Block (CLB)機能を搭載しており、32のロジック要素を組み合わせてロジック回路を構成することができます。コアから独立したペリフェラルモジュール (CIP)もあわせて使うことができ、CLBは従来のCLCに比べて10倍の回路規模を持ち、PLDやFPGAのような処理を実現可能です。
　CLBは32個のBasic Logic Element (BLE) を持ち、それぞれをAND/OR/NAND/NOR ゲート、バッファ/反転バッファ、D/JK フリップフロップ、マルチプレクサ、4入力 LUT (Look Up Table) として使用可能です。また、BLEと独立した３ビットカウンターがあります。カンターの出力をBLEの入力信号としての使用も可能です。リアルタイム応答が必要な組み込みシステムに向いています。
　CLBのカスタマイズ方法はGUIツール“CLB graphical synthesizer”で、コードを書かなくてもGUIで配線が可能であり、視覚的に設計可能で、回路図方式かVerilogを使ってロジック回路設計が可能です。

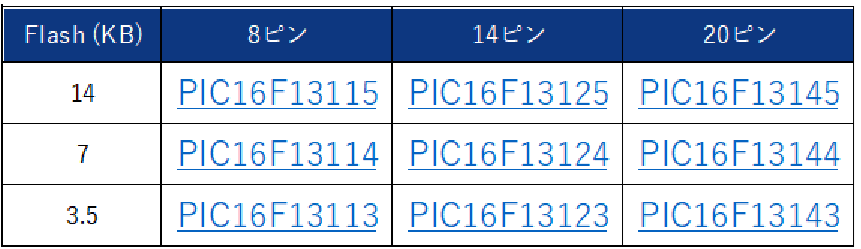

【 PIC16F13xxxシリーズの特 徴 】 最大32MHz動作 最大14KB Flash／最大1KB SRAM 40LE相当の32個のBLE と組み込みカウンターを持つCLBモジュール 4つのConfigurable Logic Cell (CLC) 1.8V〜5.5V対応 300ksps 10Bit ADC 2つの8BitプログラマブルDAC(バッファ付出力) SPIまたはI2Cとして使用可能なモジュール 1つのUSARTモジュール 3つのタイマー (8Bit/16Bitの組み合わせ) 　　 【 CLB graphical synthesizerの動作環境 】 MPLAB X IDE v6.30以降 MPLAB XC8 Compiler v3.10以降 MPLAB Code Configurator (MCC) v5.6.4以降 MCC Core v5.8.4以降 Melody Core v2.10.1以降 　 【 PIC16F13145ファミリー 】　Microchip

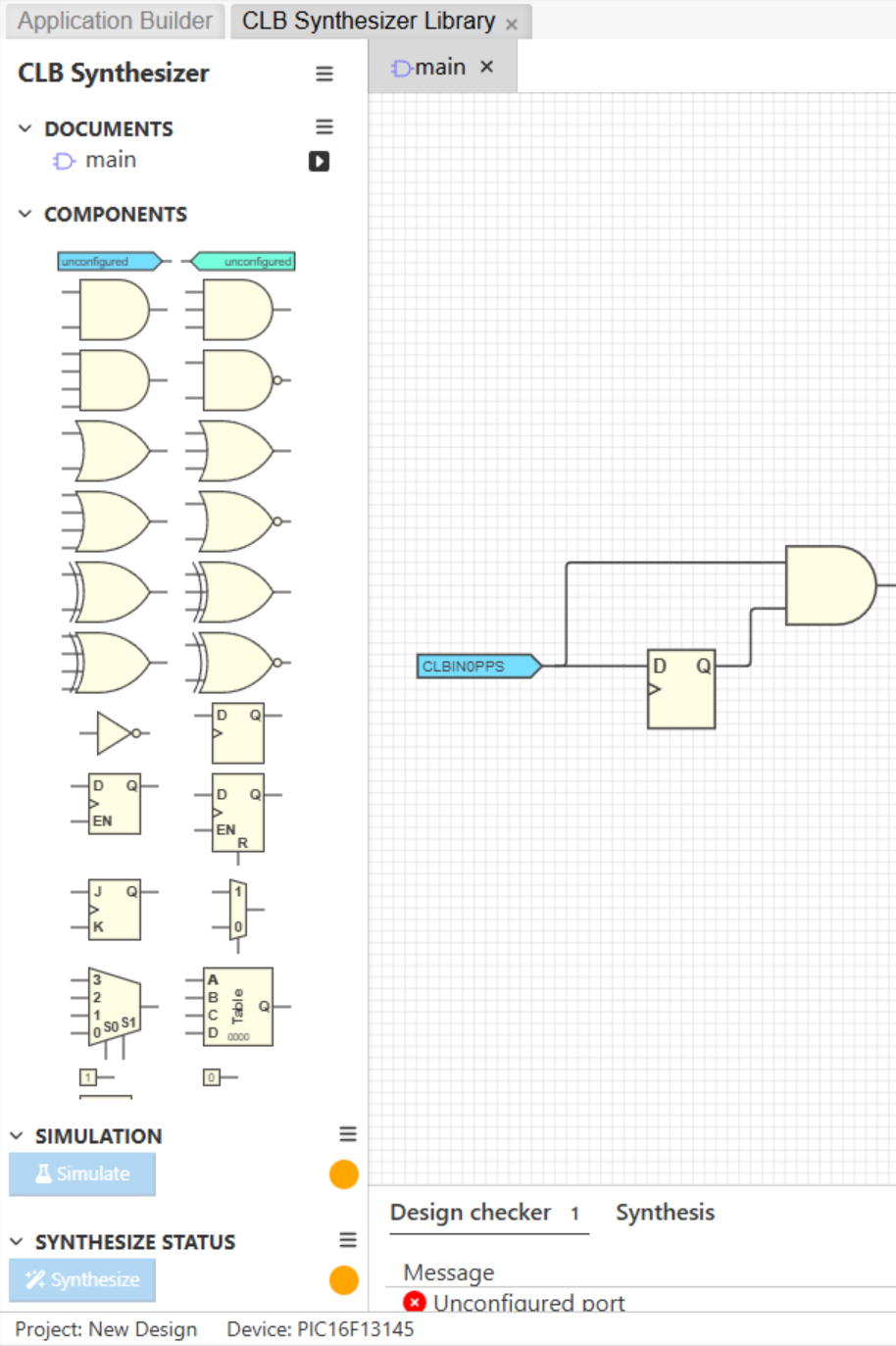

CLB graphical synthesizer画面例

　

【 参 考 】

• PIC 16F13145 Curiosity Nanoで遊ぶ
• PIC16F13145 の主な特徴と構成
• 8bitPICシリーズ�ECLBモジュールの使い方
• CLB開発ヘルプ

【PIC16F13145の動作テスト】

　PIC16F13145の概要がわかったところで、今までのPICと同様に「Lチカ」ができるか確認した。作製したLチカは、単純なLED点滅ではなく、(黄)プッシュボタンを押すたびに点滅周期（200〜1000mS)が徐々に変化する。
　なお、PICの開発には「MPLAB_X_IDE V6.30」を使用した（CLBの開発に必要な「CLBsynthesizer」の動作にはV6.30が必要）。しかし、V6.30ではpickit3以前の開発ツールは使用できなくなる。V6.20と共存が可能なので、両方をインストールしておくと良いかも。
　

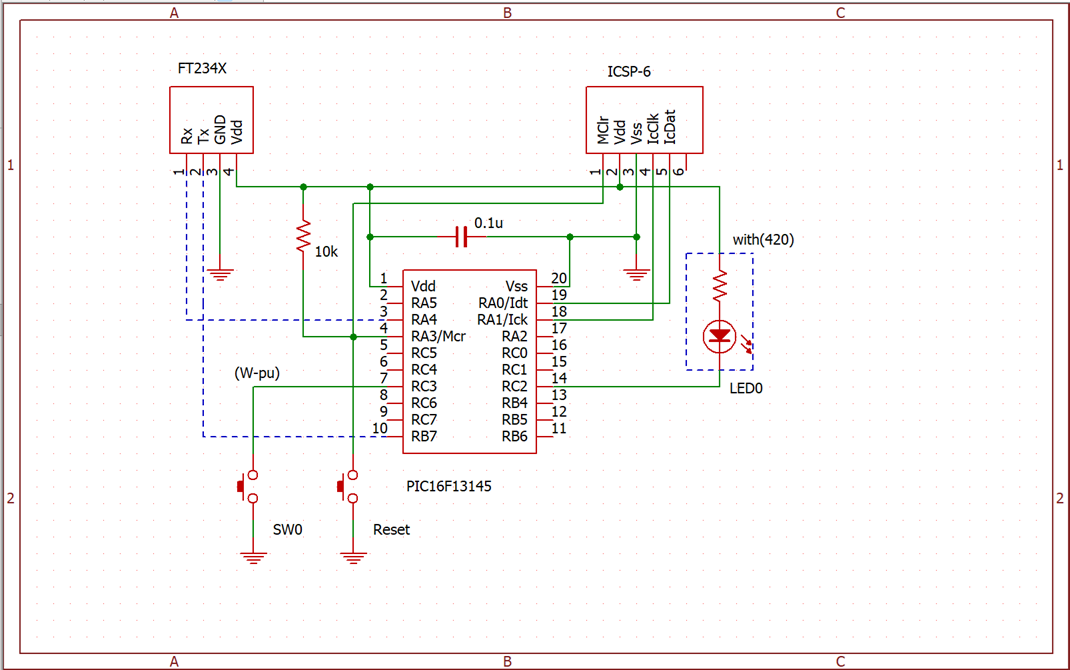

【ハード】　（Curiosity_Nanoキットではなく、PIC16F13145とpickit4を使用）

LEDは5V動作抵抗入りを利用 SW入力は弱プルアップ（要PIN設定） FT234Xは5V電源供給と将来のシリアル通信用

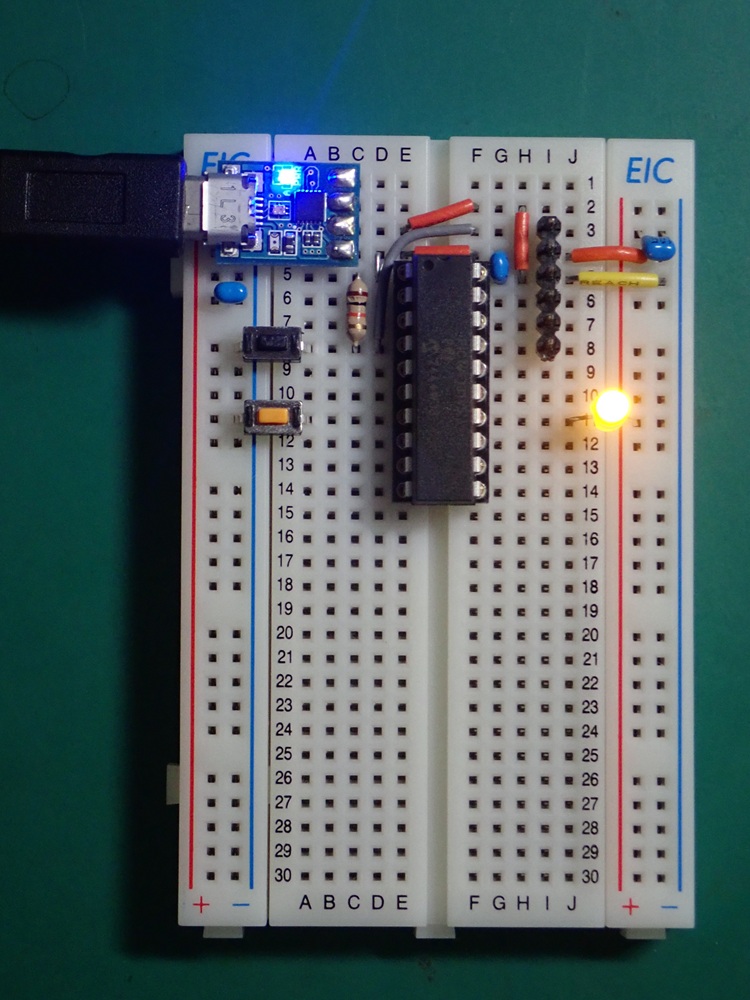

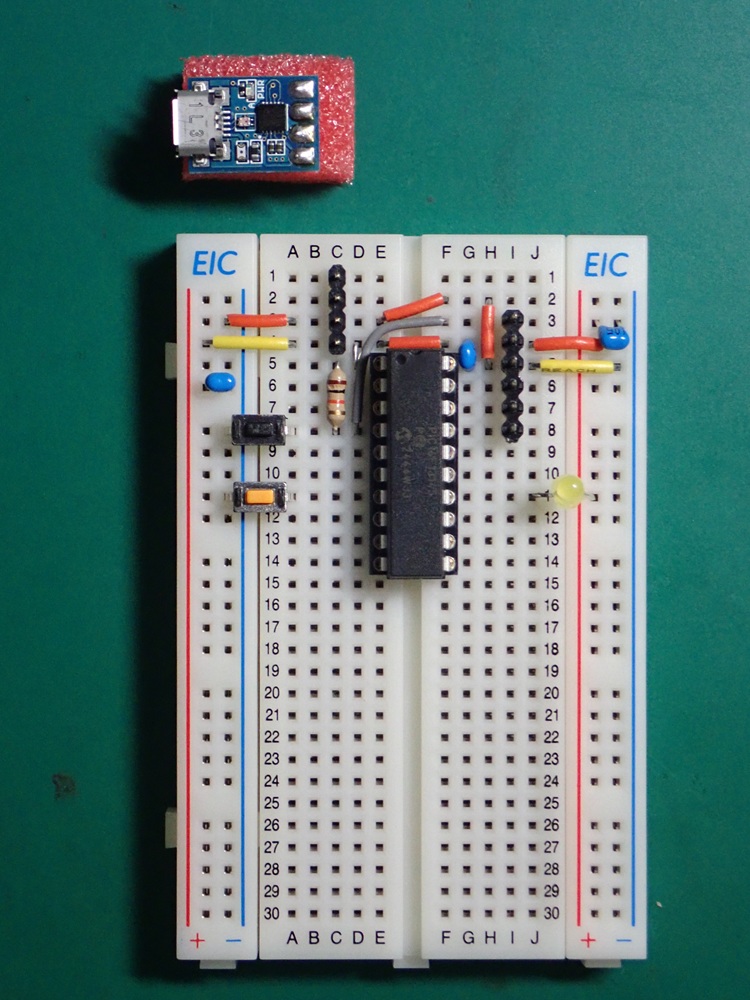

ブレッドボード配線例

【ソフト】
　Clock等のMCC設定は、Pin関係を除きGenerate後のデフォルト（32MHz、HFINTOSC）のままでOK。
　RC2およびRC3のPin設定（名前の定義など）は、以下のMCC画面を参照。

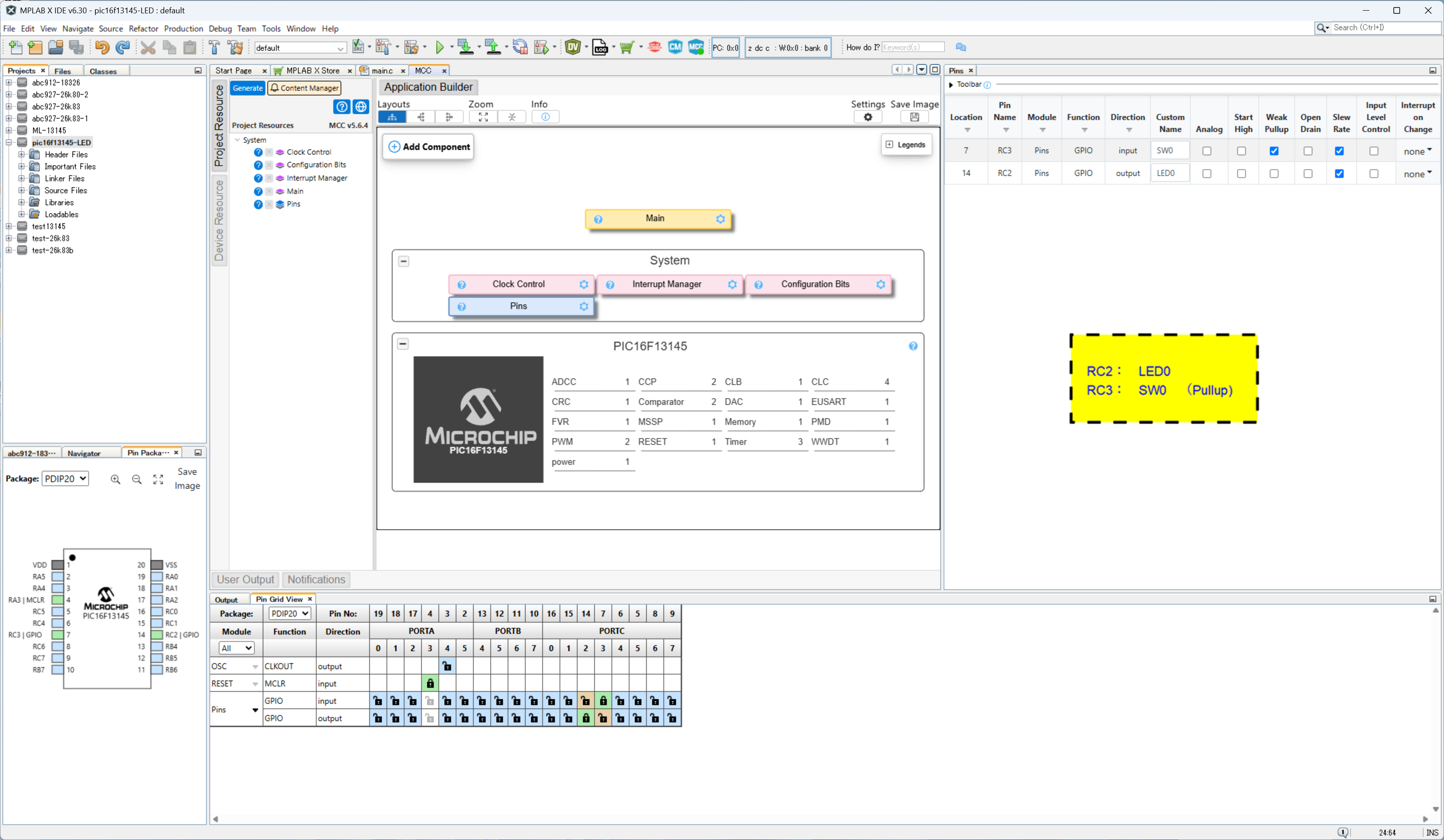

MCC画面（PinGridViewでpin選択、Pins画面で［Name、WeakPullup］を設定すること）

　delayによる待ち時間の影響を少なくし、スイッチの立ち下がり検出とチャタリング対策を実施。
　また、C99で（今回はエラーとならなかったが）__delay_msが未定義エラーとなる場合は以下を宣言。

#define __delay_ms(x) _delay((uint32_t)((x)*(_XTAL_FREQ/4000UL)))

▼abc944-13145.c(zip)

/*************************************************** * LED点灯／消灯プログラム　（Lチカ） *-------------------------------------------------*/ #include "mcc_generated_files/system/system.h" //=======< main >=============================== int main(void) { uint8_t tm = 50; // 10msインターバル回数 uint8_t tc = 0; // インターバルカウンタ uint8_t led = 1 ; // LED On/Off フラグ uint8_t sw0; // SW0データ uint8_t lst_sw0 = 1; // 一つ前のSW0データ SYSTEM_Initialize(); //初期化 while(1) { sw0 = SW0_GetValue(); // SW0状態をゲット if((sw0 == 0)&&(lst_sw0 != 0)){ // 立ち下がり検出 tm += 10; // インターバルを増やす if (tm > 50) tm = 10; tc = tm; // カウンタ値を再セット } lst_sw0 = sw0; // 一つ前のデータを記憶 if(tc == 0){ // カウンタが0になったら if(led) LED0_SetLow(); // LED点灯 else LED0_SetHigh(); // LED消灯 led ^= 1; // LEDフラグ反転 tc = tm; // カウンタ再セット }else{ tc--; // カウントダウン } __delay_ms(10); // ループは10mS毎 } }

---

Ｗ　windows11でプリンタの状態をwin10風に

ｂｙ　ｆｊｋ

　プリンターをUSB切替器などで選択している場合、プリンターが正常に接続されているか判らない時があります。

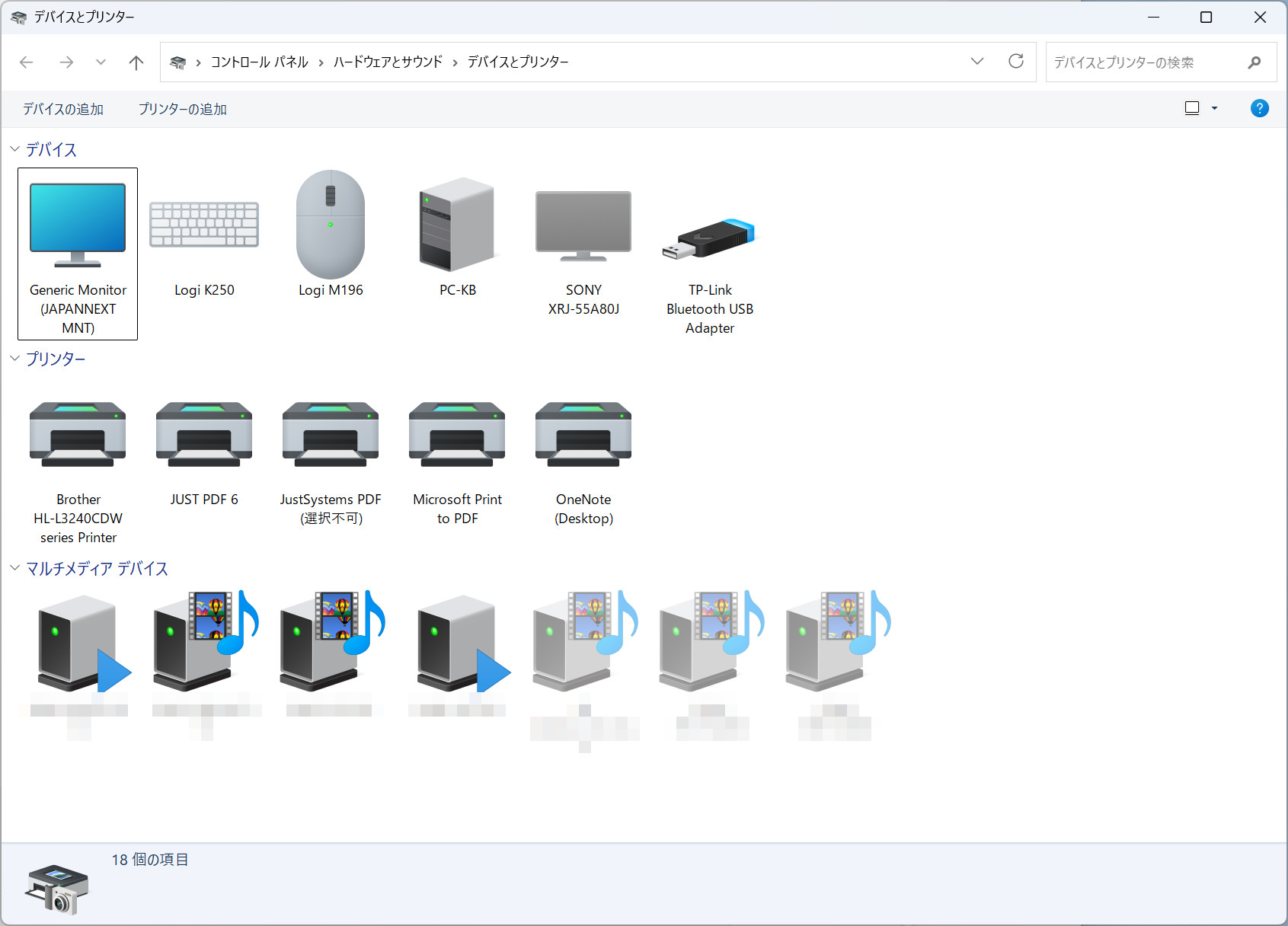

　このようなとき、プリンターの接続状態を確認するため、従来のwindows10風の表示を行うには、
　
　　　　スタート／設定／Bluetoothとデバイス／デバイス／その他のデバイスとプリンターの設定
　
＜参考＞　NEC

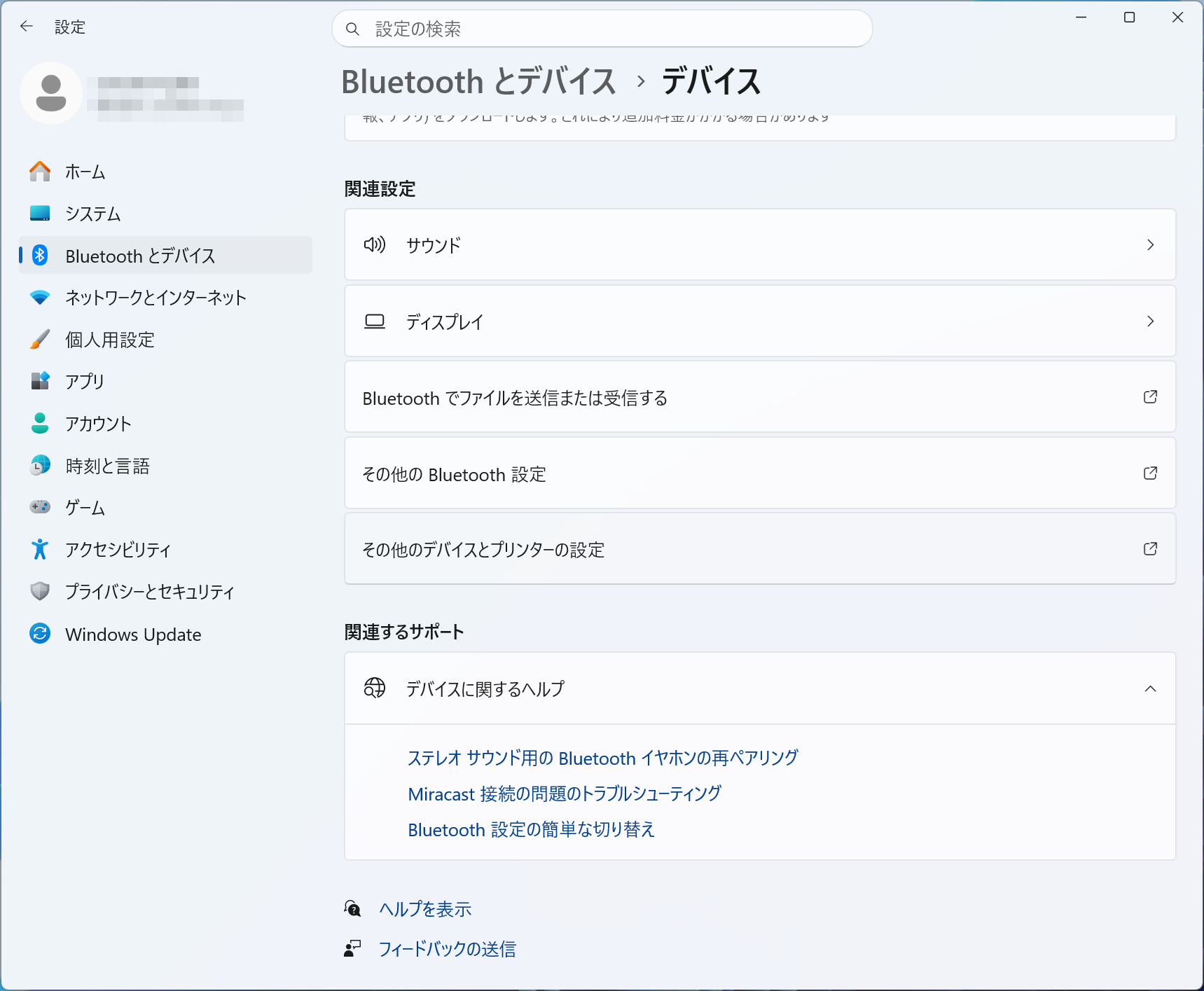

Bluetoothとデバイス／デバイス

その他のデバイスとプリンターの設定

---

※プログラムのリストをハイライト付きのスタイルで見る場合はここをクリック

---

※ 本レポートの参考・利用は、あくまでも自己責任でお願いします。

---
