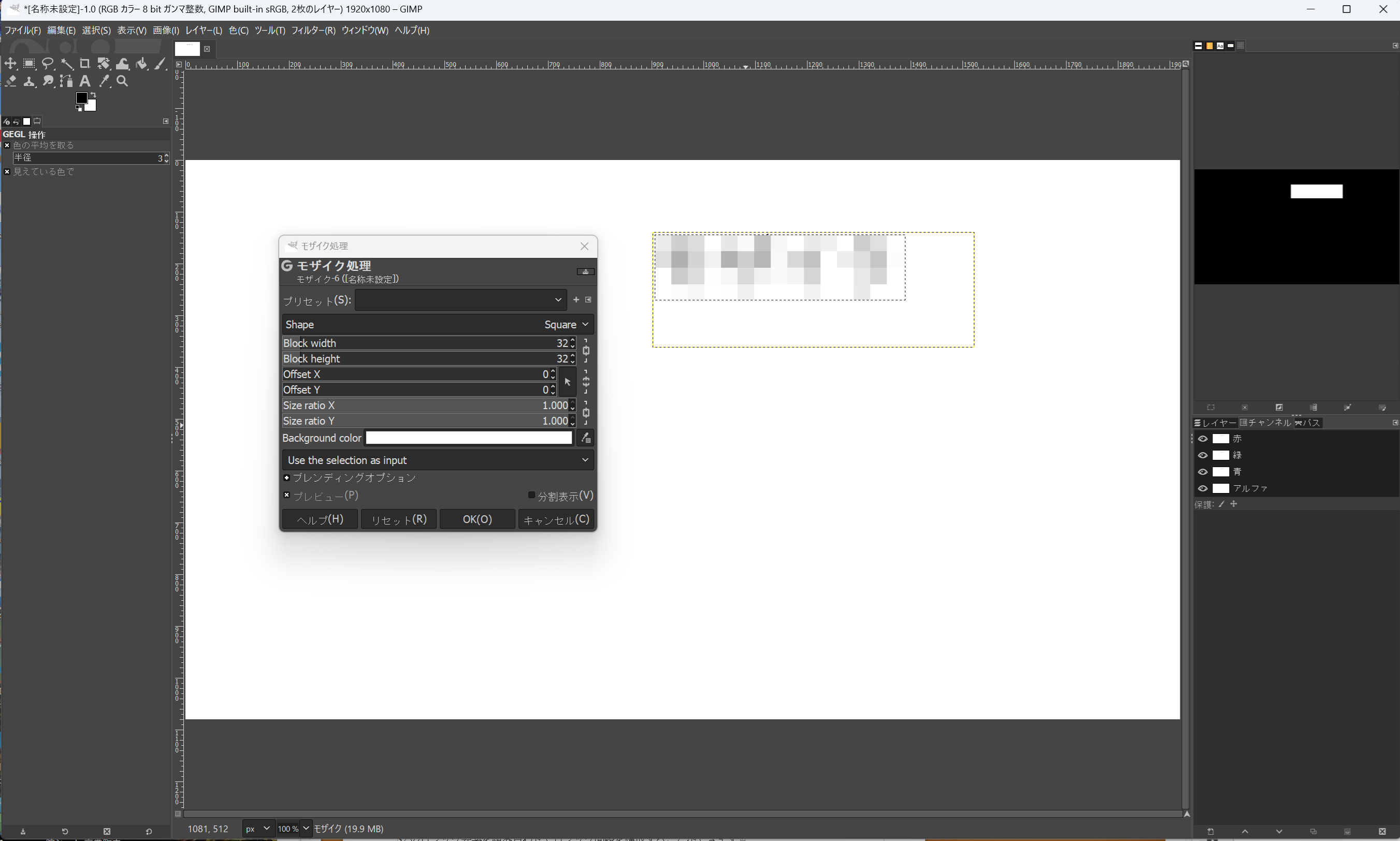

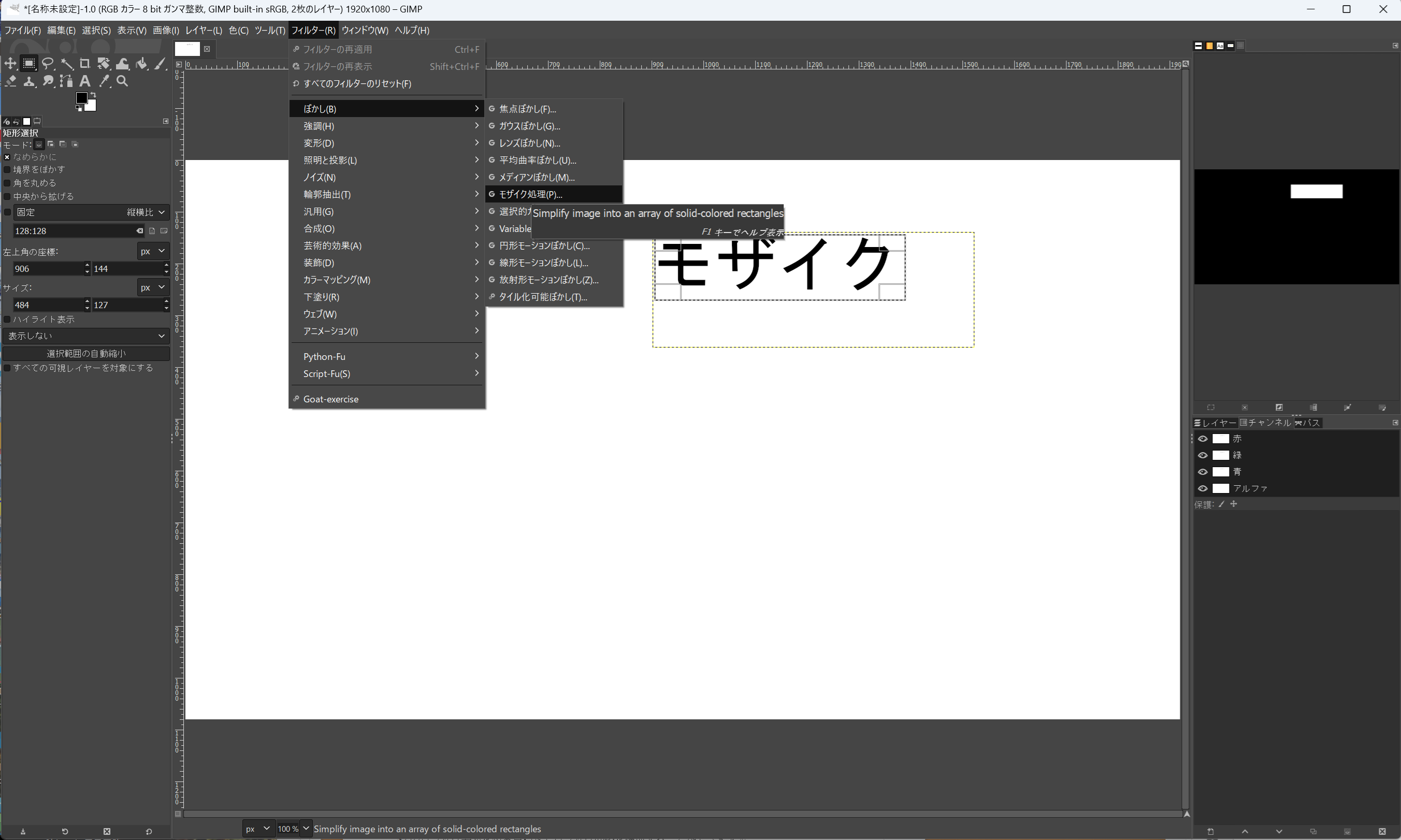

個人情報保護が大切と言われています。そこで、写真や文書画像などで個人情報を判らなくするため、フリーの画像処理ソフトであるGIMPでモザイクをかけてみます。
 モザイク加工前 |
 モザイク加工後 |
PIC16F13145ファミリのCLBには「専用3ビットハードウェアカウンタ(デコーダー付）」がモジュールとして付属されている。このカウンターはハードウェアで構成され、変更や他のモジュールの参考としては利用できない。
abc947では論理ゲートで作製したシフト回路を利用したが、今回は付属カウンターで5ビットLEDシフト点灯を試みた。
なお、ハードウェアはabc947をそのまま用いた。
【MCCでCLB用クロックの準備】
 |

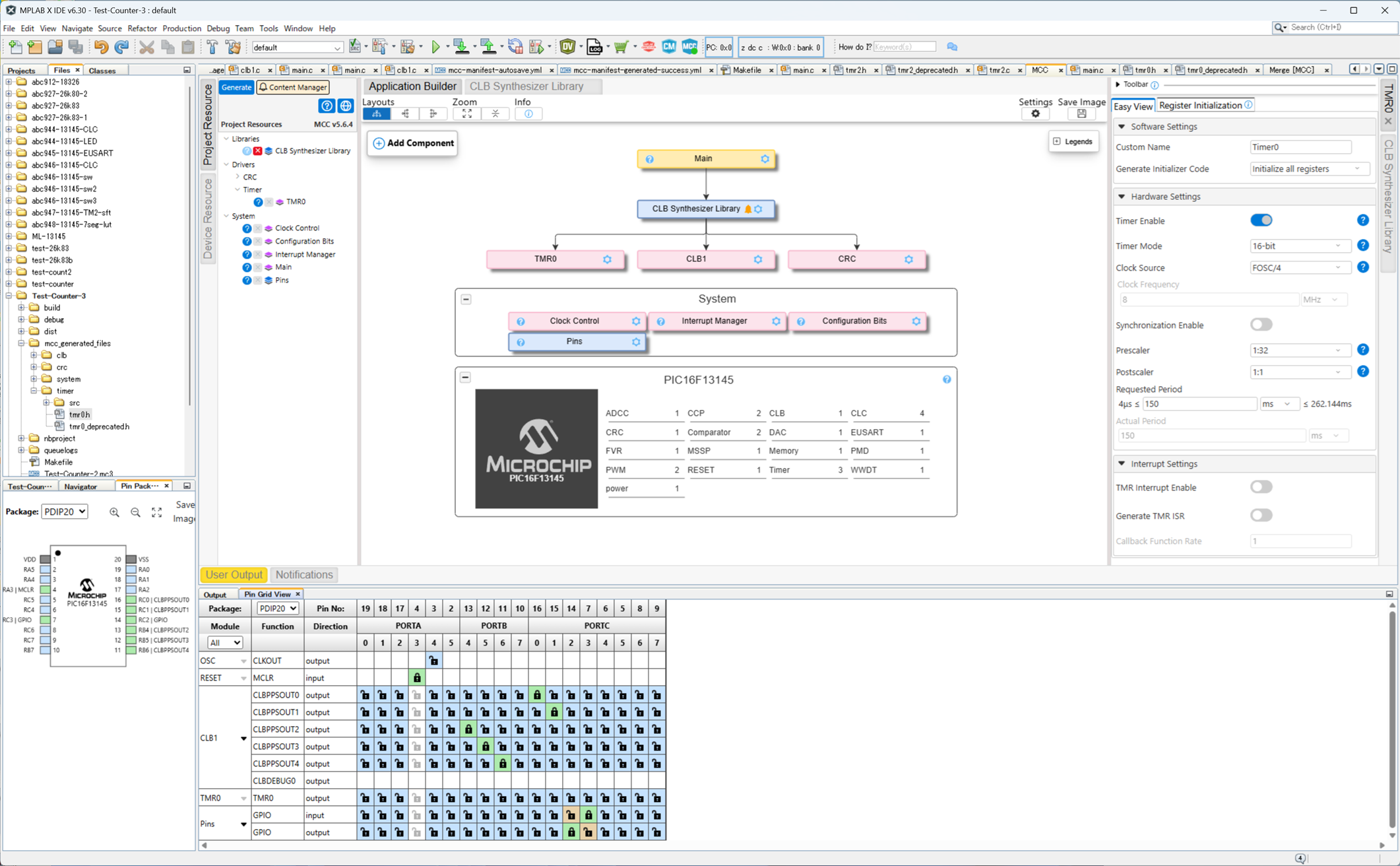

＜TMR0＞ Mode ： 16-bit Source ： FOSC/4 Prescaler： 32 Postscaler： 1 Period ： 150mS Interrupt： 無し ＜PPSピン設定＞ CLB作成後に設定 ・条件を設定後 MCC_Generate |

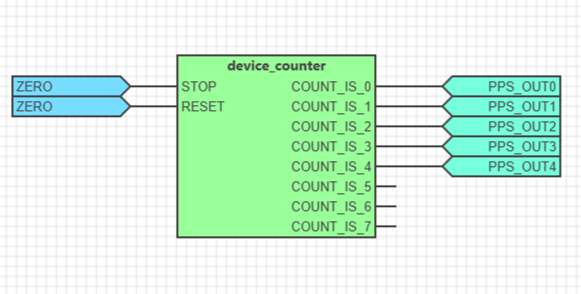

【カウンターモジュールの使い方】
|
 |

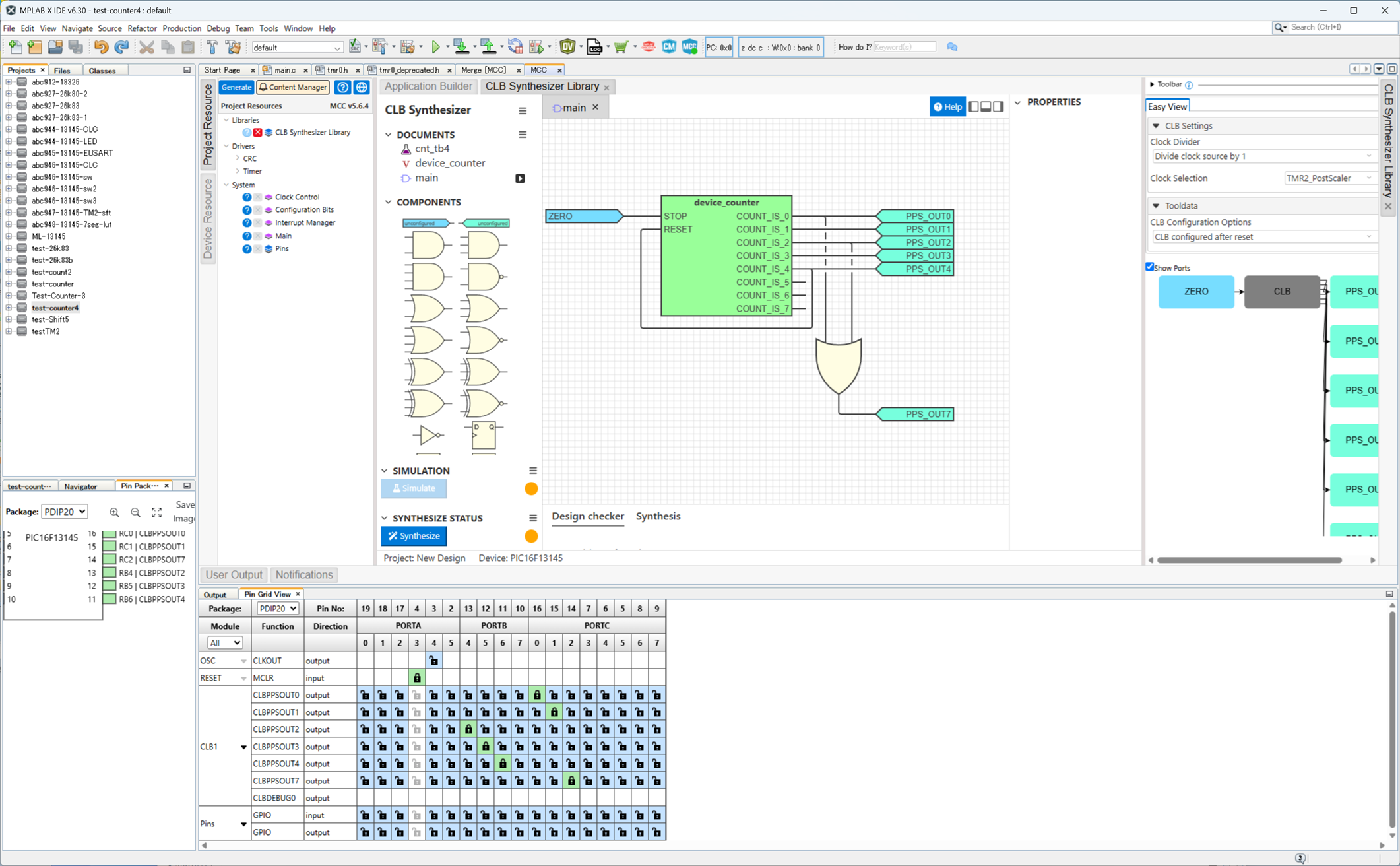

【カウンタによるLEDシフト回路のデザイン】
|
＜入力端子＞ STOP ： ZERO(Misc) RESET： ZERO(Misc) ＜出力端子＞ COUNT_IS_0 ： PPS_OUT0 COUNT_IS_1 ： PPS_OUT1 COUNT_IS_2 ： PPS_OUT2 COUNT_IS_3 ： PPS_OUT3 COUNT_IS_4 ： PPS_OUT4 ・デザイン後、Synthesize をクリック |
 |
【テストベンチの作製】
|
＜入力端子＞ ZERRO_sync： 0（定数） ＜出力端子＞ 各outにLabelを接続(無くても可) ＜クロック周期＞ frequency ： 10 kHz ＜シミュレーション周期＞ Duration time： 3ｍS ・デザイン後、Synthesize をクリック ★ ピン設定でPPSを設定しておく |
 |

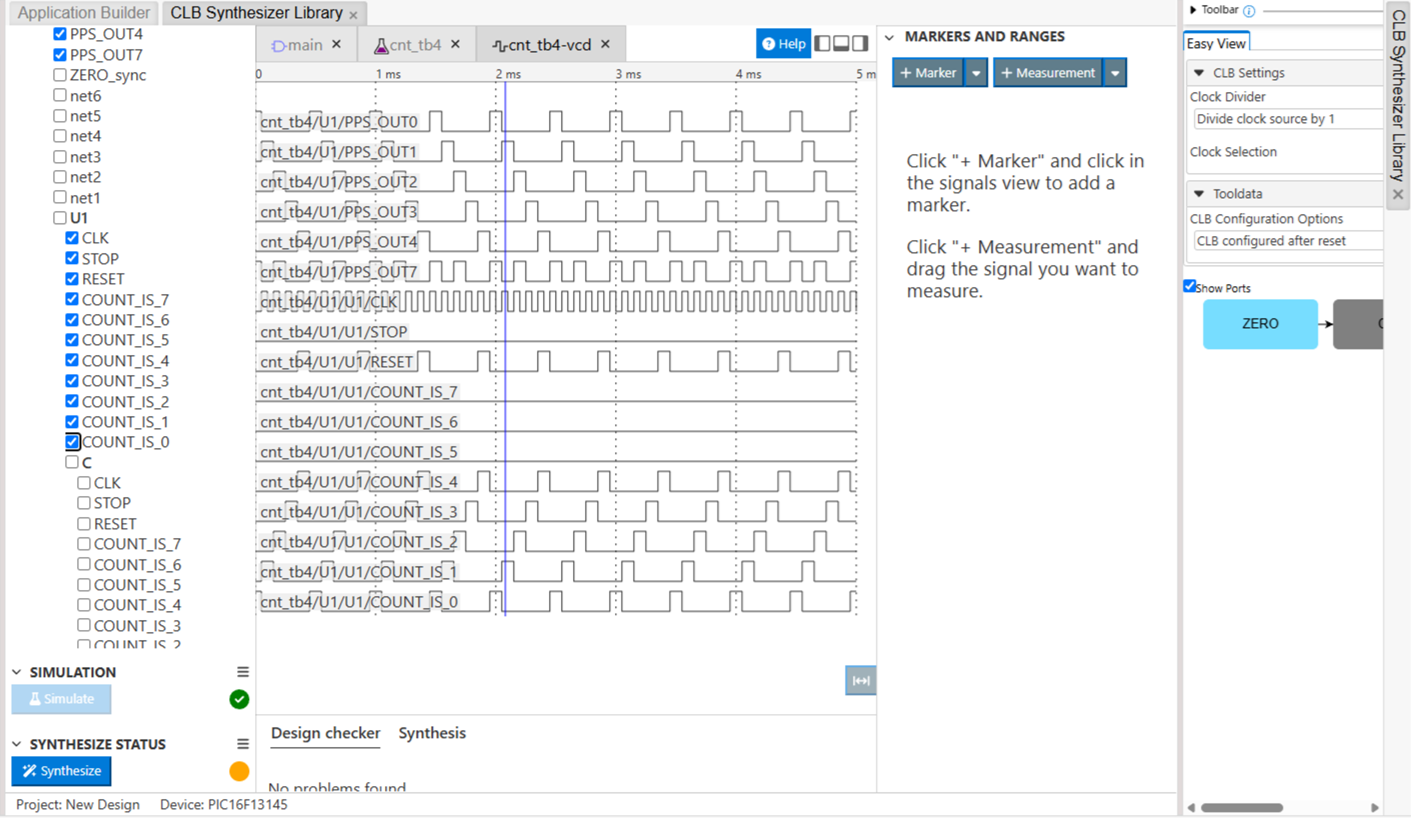

【シミュレート】
各PPS_OUTにH信号パルスが順にシフト出力されていることが確認できた。
 |
【コンパイルと書込】
Synthesizer出力と合成するため MCC_Generate を再度実行。
プログラムは何も記述せず、defaultのままコンパイルすると、TMR0の「非推奨」警告エラーが出るが、コンパイルは成功する。
このままでも、問題なくLEDシフト点灯が実行されるが、tmr0.h の行40を以下のようにコメントにすると警告エラーが出なくなる。
|
● PicKit4等でPIC16F13145に書き込み、動作を確認。
※なお、LED点灯シフト速度を変更するには TMR0 の period の変更で可能。
【カウンタ回路の改良】
カウンタは 0 - 7 までカウントし、H信号を出力しているが、LEDが 5 個なので 0 - 4 でしか点灯せず、5 - 7 間はLEDが点灯しない。
そこで、カウンタを 5 までしかカウントしないようにする。（５進同期式カウンタ）
 |

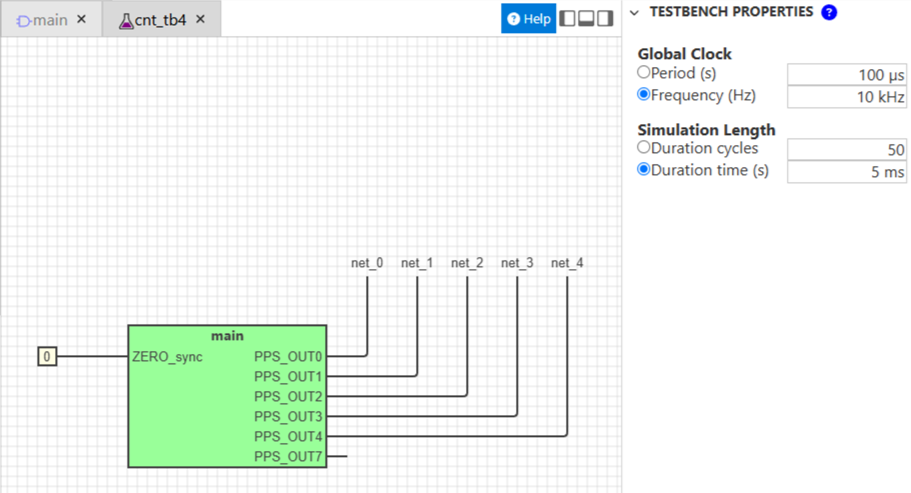

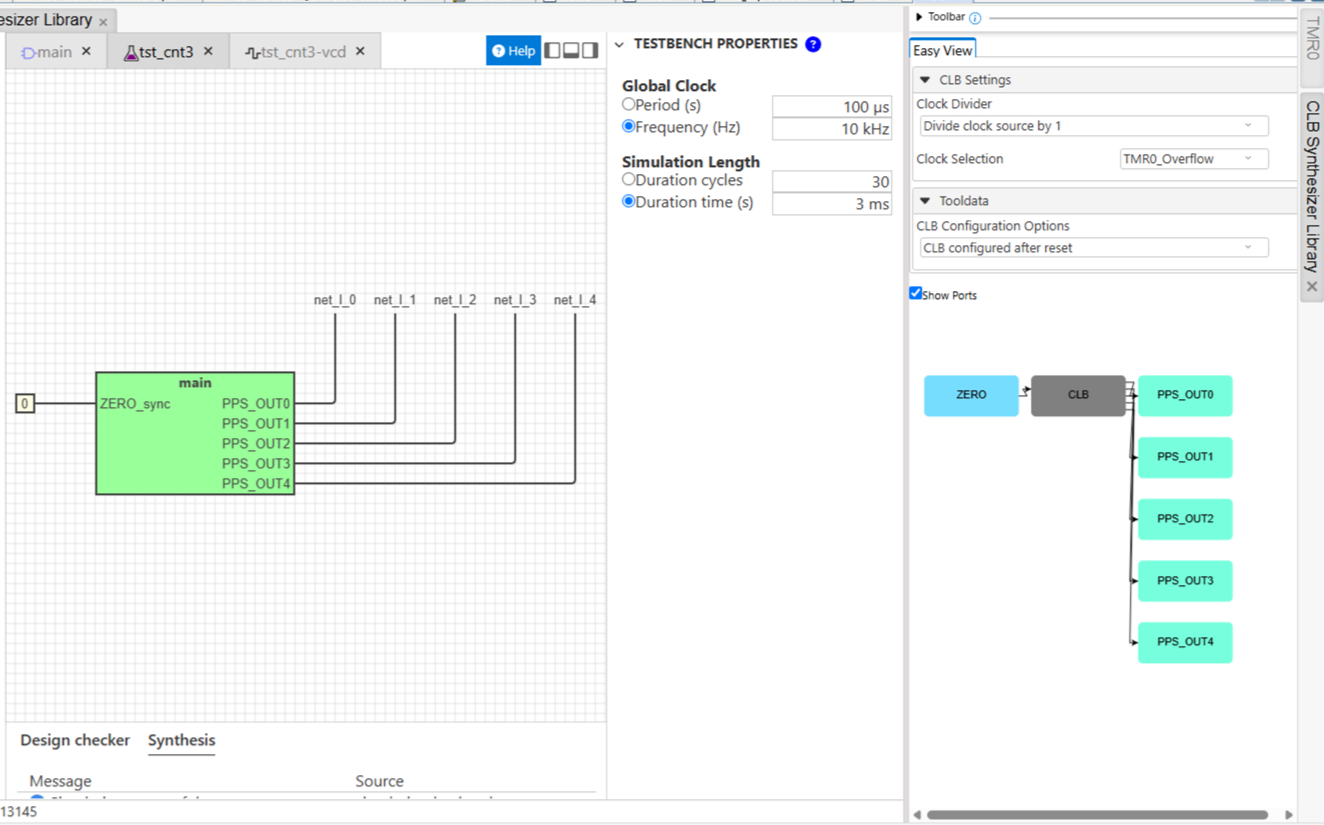

＜テストベンチ＞
ZERO_sync入力に定数の「0」
 |

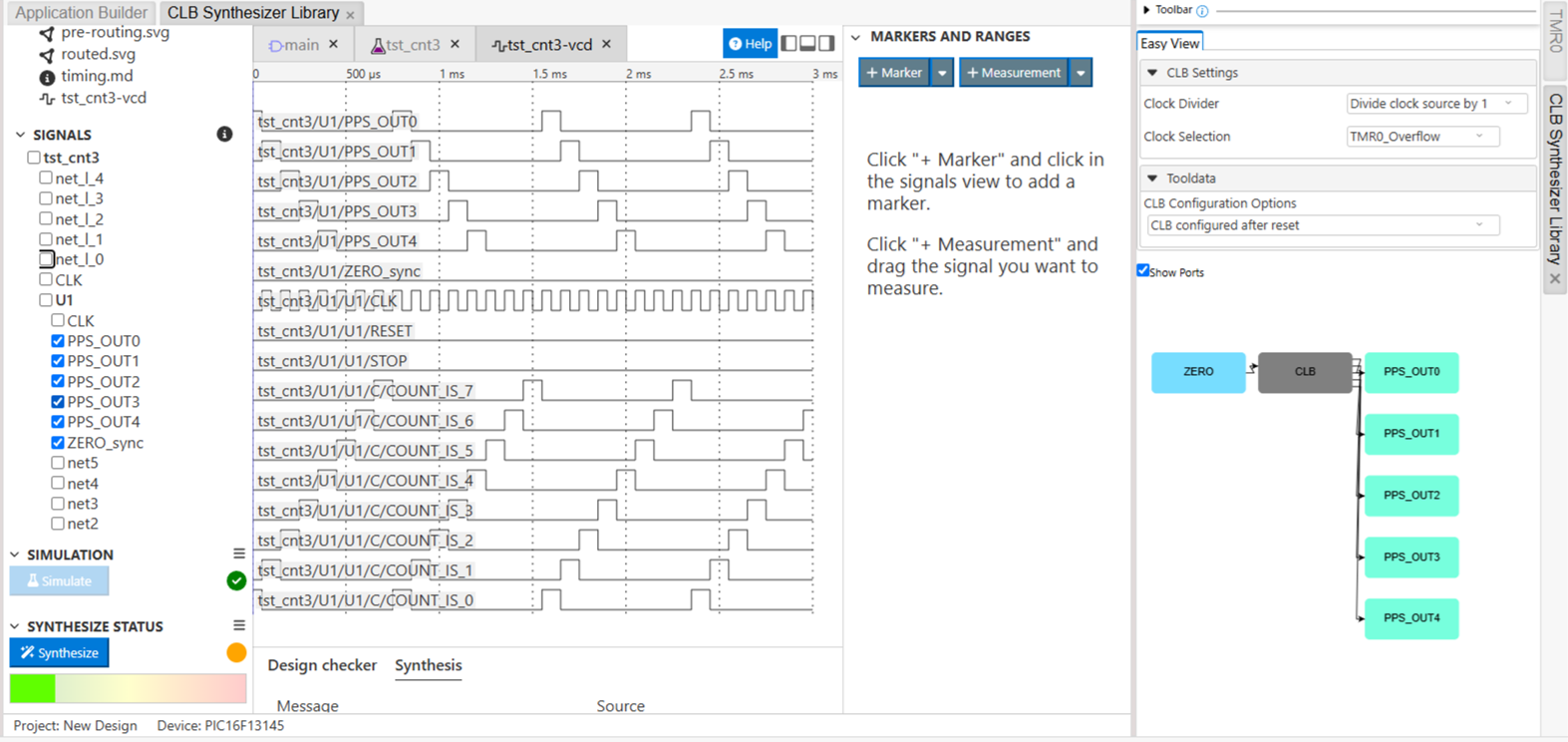

＜シミュレート＞
チャンと５パルス毎にリングカウントしている。
 |
＜動作テスト＞
5アレーLED点灯のシフトとLED(RC2)も点滅を確認。
※ 本レポートの参考・利用は、あくまでも自己責任でお願いします。
 |
 |
